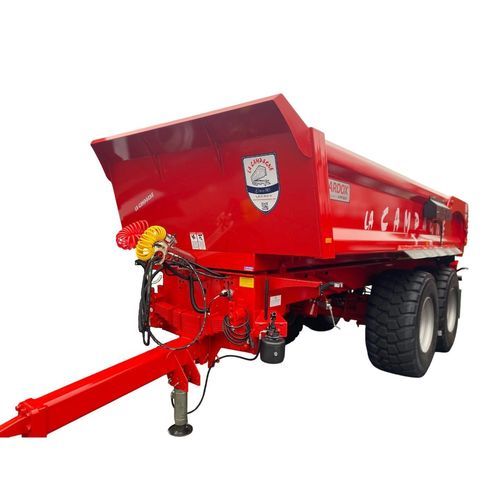

Remolque volquete BTP series

de 2 ejesde 3 ejespara cultivos al aire libre

Presentación
Los volquetes BTP de la serie La CAMPAGNE (BTP24, BTP29 y BTP32) están diseñados para equilibrar resistencia estructural y capacidad de carga para obras y transporte por carretera. Las cajas se fabrican en acero HARDOX 450 para garantizar durabilidad y larga vida útil.

Puntos fuertes

• Mejor reparto de carga con los cilindros posicionados delante de los ejes
• Mayor solidez con cantos dobles y laterales en una sola longitud
• Larga vida útil gracias a soldaduras continuas
• Gran recorrido del bogie
• Soporte para bidón y soporte para pala
• Pre-equipado para alzas
• Altura de caja optimizada 1,50 m (con 24 x 20,5)

Construcción de la caja y materiales
Todas las cajas de las volquetes La CAMPAGNE se construyen totalmente en HARDOX 450. Las variantes son:

• Cajas cuadradas: laterales de una sola longitud de 6 mm de espesor, piso en HARDOX 450 de 8 mm con retorno de aproximadamente 25 cm en los laterales. Cara frontal y puerta en HARDOX 450. Disponibles en BTP24, BTP29 y BTP32.
• Cajas semi-redondas: laterales de una sola longitud de 8 mm de espesor. Cara frontal y puerta en HARDOX 450 de 6 mm de espesor. Disponibles solo en BTP24 y BTP29.

Acabado y protección
Granallado completo antes de la pintura y aplicación cuidadosa de la misma. Banda superior reforzada en 2 pliegues para resistencia a impactos e integración de postes de alza de aluminio opcionales. Soldadura continua de los distintos elementos de la caja para un acabado y resistencia óptimos.

Puertas y trampillas
De serie, los volquetes incluyen una puerta hidráulica monobloque. Puertas de dos piezas y trampillas disponibles como opción bajo pedido.

Chasis, lanza e hidráulica
De serie: chasis reforzado en tubos perfilados 300 x 200 mm y travesaños soldados de forma continua. Posición adelantada de los cilindros (delante del primer eje) para aumentar la potencia de elevación, mejorar el reparto de carga y la estabilidad. Circuito hidráulico en el chasis realizado en tubos rígidos con montaje métricode conexiones. Cableado eléctrico en canal rígida.
La lanza estrecha es de tubo de muy alta resistencia para mantener el ángulo máximo de giro. Suspensión de lanza por muelle transversal en BTP24; suspensión hidráulica de lanza de serie en BTP29 y BTP32, ofreciendo mayor recorrido y ajuste más fácil.

Sistemas de volcado

• BTP24 y BTP29: volcado por manguera, equipadas con cilindros de doble alimentación hidráulica para aumentar la velocidad de subida y bajada. Opción de volcado por compresor disponible.
• BTP32: volcado por compresor 130 L/min con descenso hidráulico.

Cilindros
Todos los cilindros telescópicos están montados sobre cojinetes engrasados y situados delante del primer eje. Han recibido tratamiento termoquímico para mejorar la protección contra la corrosión.

Ejes, bogie y suspensiones
Los volquetes La CAMPAGNE están equipados con bogie, tándem o tridem diseñados para uso intensivo en obras públicas:

• BTP24 (PMA 24 t): bogie TP atornillado al chasis con muelles multilámina, guía de láminas, gran altura al suelo y gran recorrido. Para homologación 40 km/h, es obligatorio convertir a tándem.
• BTP29 (PMA 29 t): disponibles únicamente con homologación 40 km/h (frenos neumáticos únicamente) con bogie TP específico y eje seguidor trasero de serie, asociado a guía de láminas.
• BTP32 (PMA 32 t): disponibles únicamente con homologación 40 km/h y equipados con tridem multilámina TP con bielas y balancines y dos ejes seguidores de fábrica.

Opciones: ejes direccionales forzados tradicionales, sistema patentado "Hydroforce", autodireccionables eléctricos o hidráulicos. Suspensiones neumáticas e hidráulicas, pasivas o activas, disponibles en toda la gama.

Opciones y pre-equipamientos
Los volquetes La CAMPAGNE disponen de pre-equipamientos de serie para acoger fácilmente numerosas opciones a pedido o posventa (alzas de aluminio, puertas y trampillas opcionales, kits diversos como eje direccional forzado, sistemas de volcado, etc.).

Características / especificaciones técnicas

• Series / modelos: BTP24, BTP29, BTP32 (agrupados bajo la serie BTP)
• Material de la caja: HARDOX 450
• Espesores de la caja: piso 8 mm (HARDOX 450) para cajas cuadradas; laterales 6 mm (cuadradas) o 8 mm (semi-redondas); cara frontal y puerta 6 mm (según versión)
• Altura del piso: optimizada 1,50 m
• Chasis: tubos perfilados 300 x 200 mm, travesaños soldados continuos
• Cilindros: posicionados delante de los ejes, montados sobre cojinetes engrasados, tratamiento termoquímico anticorrosión
• Volcado: manguera con cilindro de doble alimentación (BTP24/BTP29); compresor 130 L/min + descenso hidráulico (BTP32); opción compresor disponible
• Suspensión de lanza: muelle transversal (BTP24); suspensión hidráulica de serie (BTP29, BTP32)
• Bogie / ejes: bogie TP, tándem, tridem multilámina según modelo; ejes seguidores en BTP29/BTP32
• Homologación carretera: algunas versiones disponibles únicamente con homologación 40 km/h (BTP29, BTP32)
• Puerta: puerta hidráulica monobloque de serie; puertas de 2 piezas y trampillas opcionales
• Pre-equipamientos: soportes para alzas, soporte para bidón y soporte para pala
