Monitor para la agricultura Seed Master Integra

para maceteroLEDde flujo de semillas

Resumen

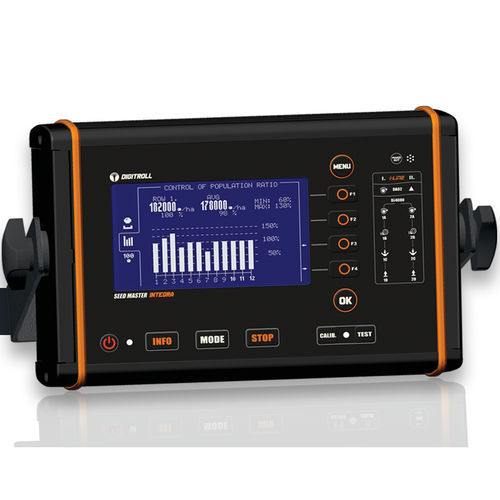

Seed Master Integra es un monitor de siembra integrado para sembradoras y sembradoras neumáticas que ofrece detección de flujo y obstrucción de semillas, conteo de semillas y visualización de población, control del flujo de fertilizante granular, alarma de nivel de tolva, protección de rotación y contador de hectáreas. El equipo muestra el rendimiento de hasta 128 hileras en una pantalla gráfica 4.7-inch de alto contraste. Dos puertos i-LiNE permiten monitorización separada de hileras de semillas y fertilizante. Operación mediante teclas directas y LEDs de estado.

Características del sistema

• Monitorización de flujo/obstrucción para hasta 3 productos independientes en sembradoras neumáticas y algunas mecánicas
• Conteo de semillas, control de flujo de fertilizante e insecticida en plantadoras
• Control completo de siembra para plantadoras hasta 24 filas de semilla + 24 filas de fertilizante/insecticida
• Calibración en movimiento de la densidad de semillas objetivo
• Seguimiento de velocidad manual o automático
• Regulación de líneas de paso (simétrica o asimétrica)
• Control de posición de fin de carrera de motor/actuador de cierre de fila
• Visualización de nivel de tolva con alarma de bajo nivel
• Dos protecciones de rotación (un canal con visualización numérica de RPM)
• Detección e indicación de acumulación de polvo o obstrucciones en los sensores

Funciones del sistema

• Funciones para plantadoras: conteo, monitorización de flujo de producto, control tramline
• Funciones para sembradoras: detección multi-producto y obstrucciones
• Contador de superficie (hectáreas)

Sensores de obstrucción de semillas – DS4000i (resumen)
Los optomódulos DS4000i están diseñados para la monitorización del flujo de semillas en sembradoras. Cada módulo utiliza cuatro sensores infrarrojos para detectar semillas pequeñas (p. ej. colza) y registra el flujo sin necesidad de acumulación en la manguera. La calibración rápida y precisa permite la detección inmediata de obstrucciones.

Características del sensor de semillas

• Detección flujo / obstrucción de semillas (DS4000i)
• Conexión en línea hasta 128 hileras
• Calibración en movimiento de la densidad esperada
• Compatible con mangueras de aire Ø 25–35 mm
• Detección de partículas con 4 pares de infrarrojos
• Apertura rápida sin herramienta para limpieza

Sensores de obstrucción de fertilizante – DSGR4000i (resumen)
Los módulos DSGR4000i monitorizan la continuidad del flujo de fertilizante granular en plantadoras de precisión, sembradoras neumáticas o mecánicas. Cada optomódulo incorpora un microcontrolador para el procesamiento inteligente de la señal. La conexión en línea y la intercambiabilidad facilitan la instalación.

Características del sensor de fertilizante

• Detección flujo / obstrucción de fertilizante granular (DSGR4000i)
• Conexión en línea hasta 128 hileras
• Calibración de la densidad esperada de fertilizante
• Compatible con mangueras de aire Ø 25–35 mm
• Detección de partículas con 4 pares de infrarrojos

Detección y compensación de polvo (DDC)
Los sensores Digitroll incluyen Dust Detection & Compensation para aumentar los intervalos entre limpiezas. El sistema incrementa la salida de luz IR cuando la superficie del sensor se ensucia; al alcanzar un umbral aparece un indicador de 'sensor con polvo' y se puede activar una alarma de limpieza. DDC mantiene la sensibilidad automáticamente.

Partes del sistema y accesorios

• Monitor: Seed Master Integra
• Sensor de obstrucción semillas: DS4000i
• Sensor de obstrucción fertilizante: DSGR4000i
• Módulo de velocidad: DA 02i (receptor de señal de rueda)

Notas técnicas sensores

• Tipo de sensor: optomódulo fotocélula
• Sensores de obstrucción: DS4000i / DSGR4000i / DSmGR4000i
• Objetos detectables estándar: semillas, fertilizantes granulares, microgranulados
• Tamaño mínimo detectable*: 1–2 mm (dependiente de velocidad y estado de polvo)
• Velocidad máxima detectable: aprox. 25 m/s
• Elementos de detección óptica: 4 pares
• Proceso de detección: procesamiento digital de señal con ADC y compensación automática de polvo

Especificaciones técnicas del monitor INTEGRA

• Pantalla: LCD gráfica de alto contraste 4.7-inch
• Retroiluminación: LED
• Teclas suaves: 4
• Teclas rápidas: 7 modos
• Tensión de funcionamiento: 10–16 VDC
• Temperatura de funcionamiento: -20 a +70 °C
• Temperatura de almacenamiento: -30 a +80 °C
• Protecciones: sobrecorriente e inversión de polaridad
• Dimensiones (A x H x P): 225 x 140 x 35 mm

Aplicaciones típicas y beneficios

• Combi-semiradoras que aplican semillas y fertilizantes a distintos caudales
• Sembradoras neumáticas con más de 64 hileras
• Plantadoras que requieren control por foto-sensores y funciones adicionales de regulación

Especificaciones técnicas

• Modelo: monitor Seed Master Integra
• Máx. hileras monitorizables: hasta 128
• Productos monitorizables simultáneamente: hasta 3
• Configuración de plantadora soportada: hasta 24 filas semilla + 24 filas fertilizante/insecticida
• Conexión sensores: en línea hasta 128 sensores
• Óptica sensores: 4 pares IR
• Partícula mínima detectable: 1–2 mm
• Velocidad máx. detectable: aprox. 25 m/s
• Alimentación: 10–16 VDC
• Temp. funcionamiento: -20 a +70 °C; almacenamiento: -30 a +80 °C
• Dimensiones monitor: 225 x 140 x 35 mm
• Funciones clave: calibración en marcha, seguimiento velocidad manual/auto, regulación tramline, alarma nivel tolva, protecciones de rotación, DDC
