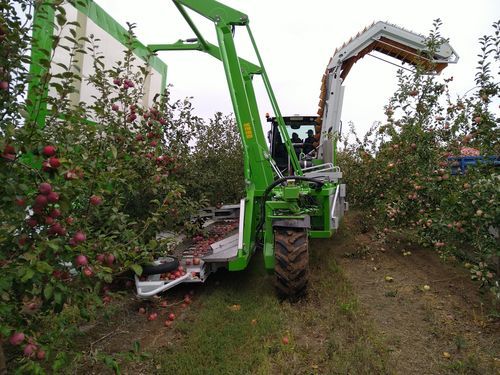

Cosechadora cosechadora de sacudida y captura OE4.4

para frutasde ciruelasde cítricos

Resumen
Cosechadora lateral de funcionamiento continuo que combina un sacudidor (shaker) y un sistema de recogida integrado en una sola máquina situada junto al árbol. Los modelos OE5 están orientados a manzanas y guindas; AH5 a almendras y pistachos. El equipo permite una recolección continua mediante un shaker y una cubierta tipo paraguas que evita la caída al suelo y guía la fruta hacia el convoy central.

Funcionamiento y características
Las funciones de vibración y recogida están integradas en una única máquina lateral. Un control electrohidráulico guía la fruta desde el árbol hacia la cubierta superior, a través de un sellado hacia el convoy central y luego por convoy, elevador y fase de pre‑limpieza hasta un contenedor motorizado que circula en la fila adyacente. El chasis incorpora suspensión lateral alta y controlada y compensación de pendientes para terrenos difíciles. Todas las funciones se supervisan desde la cabina; la modificación de la recolección en transporte es electrohidráulica y tarda alrededor de 2 minutos. Existe versión homologada para carretera (4 m).

Tipos de cultivo adecuados

• Manzanas
• Guindas
• Ciruelo
• Cítricos
• Almendras
• Pistachos
• Frutos y semillas similares

Requisitos para las plantaciones
Parámetros del huerto :

• Separación de filas (tronco a tronco): > 5,0 m
• Distancia entre árboles (tronco a tronco): > 1,8 m
• Diámetro del tronco: 80 – 200 mm
• Altura libre y limpia del tronco: > 0,85 m
• Altura del árbol: < 5 m
• Ancho de copa: 3,2 – 5 m

Datos técnicos

• Motor: Deutz 4 cilindros o Deutz 6 cilindros, opciones Stage V
• Potencia: Diesel 55 kW / 75 hp hasta > 130 hp
• Método de cosecha: "Shake & Catch" continuo con control automático del vibrador
• Sistema de máquina: Sistema de máquina única; cosechadora autopropulsada; chasis de 3 ruedas, tracción y dirección 3 ruedas
• Chasis: Tracción hidroestática en todas las ruedas; bloqueo de diferencial trasero; dirección en todas las ruedas; altura ajustable; compensación de pendiente hasta 12%
• Límites de pendiente: subida/bajada en cosecha 15%; línea de contorno 12%; transporte subida/bajada 20%; línea de contorno 15%
• Transmisión hidráulica: Hidroestática, 2 marchas (huerto / carretera)
• Depósito diésel: 200 L
• Transferencia de cultivo: Convoyor → elevador → pre‑limpieza → contenedor paralelo en la fila adyacente
• Capacidad de cosecha: Hasta 8 árboles/min en condiciones óptimas
• Capacidad del convoy: Hasta 25 t/h (manzanas)
• Operación: Un operador desde cabina; controles electrohidráulicos; pantallas digitales
• Tensión a bordo: 12 V
• Transporte por carretera: Versión 4 m homologada; probado DEKRA / TÜV; homologación como máquina de trabajo hasta 20 km/h; posible rotación de cabina para transporte
• Velocidades: Adelante 0–10 km/h (campo) / 0–20 km/h (carretera); marcha atrás 0–6 km/h (continuo)
• Dimensiones (transporte / trabajo): Largo 9.700 mm; Ancho 3.000 mm / 10.200 mm; Altura (variante 4,5 m) 4.000 mm / 4.500 mm
• Masa: ≈ 9 t según equipamiento

Especificaciones técnicas

• Modelos: OE4 / OE5 / AH5
• Diseñada para recolección lateral continua de frutas y frutos secos
• Control electrohidráulico con gestión automática del vibrador
• Sistema de transferencia a vehículo colector paralelo
• Versión carretera y control por un único operador desde cabina
