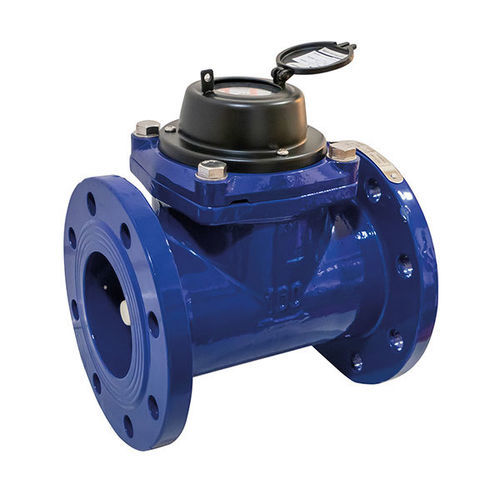

Caudalímetro magnético WOLTMANN

de irrigaciónpara agua

MEDIDORES DE RIEGO El caudalímetro Woltmann se utiliza para medir la cantidad total de agua fría o caliente consumida en aplicaciones civiles, industriales y mineras. - Caudalímetro con hélice tipo Woltmann con esfera desmontable. - Cuadrante seco con dispositivo de transmisión magnética. - Componentes y materiales de alta calidad para garantizar un rendimiento fiable y duradero, baja pérdida de presión y larga vida útil. - Precisión en la medición conforme a la norma GB / T 778 a 2007, ISO 4064 a 2005. - Intercambiabilidad de la esfera y el reloj entre los medidores de esta línea, sin necesidad de desmontar el medidor de la tubería para un fácil mantenimiento. - Temperatura del fluido: 0-40°C medidor de agua fría, 0-90°C medidor de agua caliente - Humedad: <93% - Presión de servicio: ≤ 1.0MPa - Pérdida de presión: ≤0.1MPa - El líquido debe cumplir con los estándares nacionales de agua potable. - Los medidores de agua tipo Woltmann deben instalarse siguiendo pautas básicas si se desea obtener un resultado de medición óptimo. - Por diseño, los medidores Woltmann son sensibles al perfil de entrada, por lo que se debe tener en cuenta la turbulencia producida por los accesorios o válvulas en las proximidades del medidor. - Se recomienda instalar una sección de tubería recta de 10xDN* frente al medidor y una sección de 5xDN* detrás, para dimensiones de 2” hasta 12” (*DN= Diámetro Nominal de la válvula en pulgadas). - Los medidores de agua Woltmann tienen una esfera con cuatro marcadores, uno principal y tres con ruedas. - Se lee en el siguiente orden: principal (arriba-centro), rueda derecha (centro-derecha), rueda inferior (centro-abajo) y pequeño marcador (abajo-izquierda) - Cada marcador tiene factores de multiplicación, que siempre son múltiplos o fracciones de 10. Si está vacío, asumimos que el factor es X1. - Para obtener una lectura correcta, debe seguir el orden del segundo punto y multiplicar cada marcador por el factor correspondiente y sumar los 4 marcadores al final. - La lectura final siempre se obtiene en metros cúbicos (unidad de volumen). - Categorías: Contadores, Fertigación - Tag: producto en inglés Características técnicas / especificaciones: - Hélice tipo Woltmann con esfera desmontable - Cuadrante seco con transmisión magnética - Materiales de alta calidad y duraderos - Baja pérdida de presión - Precisión de medición: GB / T 778 a 2007, ISO 4064 a 2005 - Esfera y reloj intercambiables sin desmontaje de la tubería - Temperatura del fluido: 0-40°C (frío), 0-90°C (caliente) - Humedad: <93% - Presión de servicio: ≤ 1.0MPa - Pérdida de presión: ≤0.1MPa - Cumple con los estándares nacionales de agua potable
