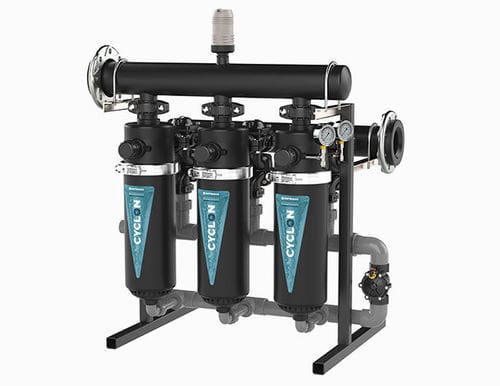

Filtro para riego de disco CYCLON

de cartuchode plásticoautomático

Descripción general
Filtro de anillas automático con separación de anillas y arquitectura hidráulica invertida, diseñado para aumentar la eficiencia de filtrado en aguas con alta carga de sólidos inorgánicos.

Detalles técnicos y funcionamiento
La serie CYCLON optimiza la mecánica de fluidos mediante una configuración invertida que favorece la decantación de arenas y limos pesados por gravedad y fuerza centrífuga antes de alcanzar el paquete filtrante. Durante la regeneración, el sistema combina la separación mecánica de anillas con retrolavado a contracorriente y purga automática independiente, reduciendo la colmatación prematura y el mantenimiento.

Puntos destacados

• Arquitectura invertida que favorece la decantación de arena.
• Retrolavado automático con separación de anillas y sistema helicoidal.
• Purga automática independiente para extracción de sedimento.
• Alta eficiencia en aguas con alta carga de sólidos inorgánicos.
• Instalación modular adaptable a distintos caudales.

Modelos y características técnicas
Serie | Modelo | Colector E/S (mm) | Drenaje (mm) | Caudal máx. m³/h | Superficie filtrado cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Caudales recomendados según calidad del agua
Serie | Modelo | Caudal máx. | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Características / especificaciones técnicas

• Serie: CYCLON (arquitectura hidráulica invertida).
• Sistema de separación de anillas combinado con retrolavado a contracorriente y purga automática independiente.
• Adecuado para aguas con alta carga de sólidos inorgánicos (arenas, limos pesados).
• Instalación modular adaptable a distintos caudales y diámetros (2" y 3").
• Modelos disponibles: 2, 3, 4, 5 en versiones 2" y 3" con caudales máximos entre 40 y 150 m³/h según modelo.
• Superficie de filtrado por modelo disponible en tabla (3.190 a 7.975 cm²).
