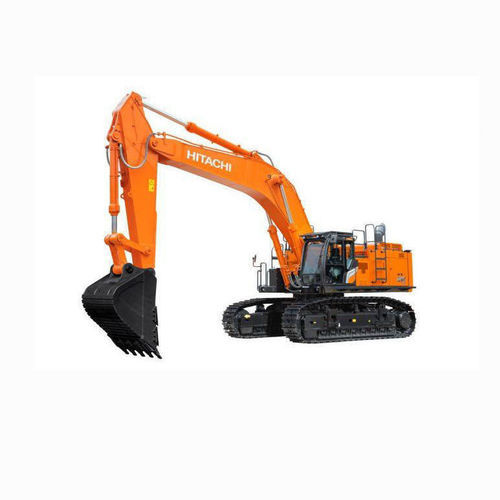

Pala excavadora para piedras ZX690 series

hidráulicade orugas

Resumen
La excavadora hidráulica grande ZX690LCH-7 está diseñada para operar de forma continua en entornos remotos y exigentes. Está orientada a maximizar la disponibilidad y la productividad en operaciones de minería y canteras. La variante ZX690LCR-7 incorpora piezas reforzadas para trabajos de excavación y carga de materiales pesados.

Datos clave
Potencia nominal del motor: 348 kW (ISO14396)
Peso operativo: 69 400 - 71 400 kg
Cubeta ISO heaped: 2,9 - 4,0 m3
Disponible en: Europa

Ventajas

• Hasta un 22 % menos de consumo de combustible respecto a modelos anteriores.
• Eficiencia mejorada gracias al sistema hidráulico HIOS V de Hitachi.
• Mayor productividad por el aumento de potencia del motor y la mejor velocidad frontal.
• Mejoras en la cabina: consola integrada, suspensión del asiento, reducción de ruido y bajas vibraciones.

Sistema motor e hidráulico (tabla)
Modelo de motor: Isuzu 6WG1
Emisiones motor: EU Stage V
Tipo de motor: 4 tiempos, refrigerado por agua, inyección directa common rail
Admisión: turbocompresor de geometría variable, intercooler, EGR enfriado
Postratamiento: DOC + CSF y sistema SCR
N.º de cilindros: 6
Cilindrada: 15,681 L
Potencia nominal (ISO 14396): 348 kW a 1 800 min-1
Par máximo: 2 050 Nm a 1 300 min-1
Bombas principales: 2 bombas de pistón axial de desplazamiento variable
Caudal máximo de aceite: 2 x 489 L/min
Bomba piloto: 1 bomba de engranajes
Caudal máximo bomba piloto: 50 L/min

Fuerza de excavación de cucharón y brazo (tabla)
Fuerza de excavación cucharón ISO: 324 / 369 kN
Fuerza de empuje del brazo ISO: 255 / 306 kN

Peso operativo y presión sobre el suelo (tabla)
Tipo de zapata: double grouser
Ancho de zapata: 650 / 900 mm
Peso operativo: 69 400 - 71 400 kg
Presión sobre el suelo: 77 - 106 kPA

Alcances de trabajo (tabla)
Longitud del brazo: 2,9 - 3,6 m
Alcance máximo de excavación: 11 800 - 13 280 mm
Profundidad máxima de excavación: 7 120 - 8 560 mm
Altura máxima de descarga: 7 330 - 8 020 mm

Dimensiones (tabla)
Longitud de oruga: 5 840 mm
Ancho oruga (extendido): 3 950 / 4 050 / 4 200 mm
Ancho oruga (retraído): 3 480 / 3 580 / 3 730 mm
Ancho de estructura superior: 4 090 mm
Altura total de cabina: 3 660 mm
Ancho total: 4 360 mm

Accesorios y opciones

• Martillos hidráulicos duraderos, cubos y herramientas de desgaste (GET) para maximizar productividad y disponibilidad.
• Gama de cubos Hitachi adaptada a aplicaciones; conexiones de acoplador rápido disponibles.
• Martillos homologados Hitachi diseñados para facilitar el mantenimiento y alargar la vida útil.

Especificaciones técnicas

• Familia de modelos: serie ZX690
• Modelo de motor: Isuzu 6WG1 (EU Stage V)
• Potencia nominal: 348 kW (ISO14396) a 1 800 min-1
• Par máximo: 2 050 Nm a 1 300 min-1
• Cilindrada: 15,681 L
• Cilindros: 6
• Bombas hidráulicas principales: 2 bombas de pistón axial de desplazamiento variable (caudal máx 2 x 489 L/min)
• Caudal máx bomba piloto: 50 L/min
• Peso operativo: 69 400 - 71 400 kg
• Capacidad cucharón ISO heaped: 2,9 - 4,0 m3
• Fuerza de excavación cucharón (ISO): 324 / 369 kN
• Fuerza de empuje brazo (ISO): 255 / 306 kN
• Longitudes de brazo disponibles: 2,9 - 3,6 m
• Alcance máximo de excavación: 11 800 - 13 280 mm
• Profundidad máxima de excavación: 7 120 - 8 560 mm
• Anchos de zapata: 650 / 900 mm
• Presión sobre el suelo: 77 - 106 kPA
• Ancho total: 4 360 mm; altura de cabina: 3 660 mm
