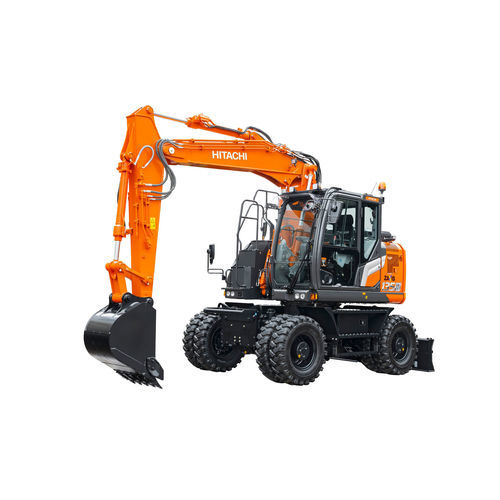

Pala excavadora hidráulica ZX135W-7

compacta

Resumen
La excavadora sobre ruedas ZX135W-7 proporciona un rendimiento versátil para trabajos urbanos y en obras con espacio limitado. Basada en la ZX155W-7, comparte la misma arquitectura de motor para ofrecer potencia sólida y maniobrabilidad compacta. Diseñada para admitir accesorios variados, facilita una operación eficiente y cumple con la normativa Stage V.

Puntos clave del modelo

• Potencia nominal motor (ISO 14396 / ISO 9249): 105 kW / 100 kW
• Peso operativo: 14.500–15.900 kg
• Cubeta retro ISO (heaped): 0,19–0,66 m3
• Región disponible: Europa

Beneficios

• El sistema hidráulico HIOS V aumenta la eficiencia y la velocidad del brazo frontal, reduciendo el consumo de combustible.
• El nuevo indicador ECO permite controlar la eficiencia de combustible.
• El sistema de soporte de accesorios amplía la versatilidad de la máquina para múltiples aplicaciones.
• La cabina ofrece confort, visibilidad y menor fatiga para el operador en jornadas largas.

Accesorios

• Cubetas resistentes y herramientas de desgaste (GET) que maximizan la productividad y el tiempo de actividad.
• Amplia gama de accesorios Hitachi para distintas aplicaciones.
• Los GET se ajustan con precisión a los accesorios y están diseñados para una instalación y sustitución rápidas y seguras.

Motor y sistema hidráulico (datos seleccionados)
Modelo de motor: DEUTZ TCD4.1L4
Tipo de motor: 4 tiempos refrigerado por agua, inyección directa common rail
Aspiración: Turbo con wastegate, intercooler, EGR refrigerado
Postratamiento: DOC + DPF + SCR
N.º de cilindros: 4
Potencia nominal (ISO 14396): 105 kW a 2.000 min-1
Par máximo: 550 Nm a 1.600 min-1
Bombas principales: 2 bombas de pistón axial de caudal variable (caudal máx. 2 x 117 L/min)
Bomba piloto: 1 bomba de engranajes (caudal máx. 23,4 L/min)

Fuerza de excavación de cuchara y brazo
Fuerza de excavación de cuchara (ISO): 94 kN
Fuerza de empuje del brazo (ISO): 66 kN

Alcances de trabajo
Longitud del brazo: 1,96–2,26 m
Alcance máximo de excavación: 8140–8460 mm
Profundidad máxima de excavación: 4580–4900 mm
Altura máxima de vuelco: 6930–7240 mm

Dimensiones
Ancho total de la superestructura: 2480 mm
Altura total de la cabina: 3150 mm
Ancho total de los neumáticos: 2490 mm
Ancho total: 2470–3380 mm

Resumen del producto
La ZX135W-7 mejora la rentabilidad y reduce los costes de explotación gracias a su eficiencia de combustible y conformidad con Stage V. El modelo combina dimensiones compactas, alta estabilidad y soporte de accesorios para obras urbanas, servicios y obra civil.

Especificaciones técnicas

• Modelo de motor: DEUTZ TCD4.1L4
• Tipo de motor: 4 tiempos refrigerado por agua, inyección directa common rail
• Aspiración: Turbo con wastegate, intercooler, EGR refrigerado
• Postratamiento: DOC + DPF + SCR
• N.º de cilindros: 4
• Potencia nominal (ISO 14396): 105 kW @ 2.000 min-1
• Par máximo: 550 Nm @ 1.600 min-1
• Bombas principales: 2 bombas de pistón axial de caudal variable (2 x 117 L/min)
• Bomba piloto: 1 bomba de engranajes (23,4 L/min)
• Peso operativo: 14.500–15.900 kg
• Cubeta retro ISO (heaped): 0,19–0,66 m3
• Fuerza de excavación de cuchara (ISO): 94 kN
• Fuerza de empuje del brazo (ISO): 66 kN
• Longitud del brazo: 1,96–2,26 m
• Alcance máximo de excavación: 8140–8460 mm
• Profundidad máxima de excavación: 4580–4900 mm
• Altura máxima de vuelco: 6930–7240 mm
• Ancho superestructura: 2480 mm
• Altura cabina: 3150 mm
• Ancho neumáticos: 2490 mm
• Ancho total: 2470–3380 mm
