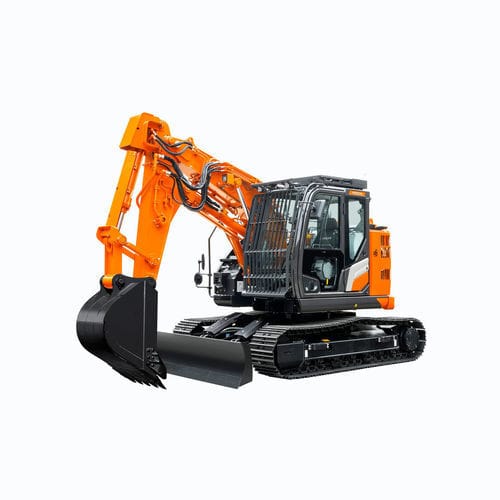

Pala excavadora hidráulica ZX135US-7 SRF

compacta

Visión general
Esta excavadora compacta de radio corto está diseñada para túneles y otros trabajos en espacios reducidos donde se requiere un vuelco mínimo y pluma/ brazo cortos. Está pensada para operaciones subterráneas continuas y admite una gama de implementos pesados normalmente montados en máquinas de 20 toneladas. La máquina se puede bajar a obras bajo rasante con grúa y puede operar en tándem con excavadoras de brazo telescópico con cazo clamshell.

Características clave

• Potencia nominal del motor: 74 kW (ISO14396)
• Peso operativo: 16 200 – 17 800 kg
• Alcance de excavación máx.: 6 390 mm
• Pluma y brazo cortos diseñados para espacios confinados y tunelación
• Compatible con accesorios usados en máquinas de 20 toneladas (por ejemplo, trituradoras, martillos)
• Puede ser bajada a obras subterráneas con grúa
• Capaz de operación en tándem con excavadoras de brazo telescópico tipo clamshell
• Disponibilidad: Europa

Motor y sistema hidráulico
Modelo de motor: TOYOTA INDUSTRIES CORPORATION 1KDE
Emisiones del motor: EU Stage V
Tipo de motor: 4 tiempos, refrigerado por agua, inyección directa common rail
Aspiración: turbo de geometría variable, intercooler, EGR refrigerado
Postratamiento: sistema DOC+CSF
N.º de cilindros: 4
Desplazamiento: 2,982 L
Bomba piloto: 1 bomba de engranajes (caudal máx. 33,6 L/min)

Sistema hidráulico
Bomba principal: 2 bombas de pistones axiales de desplazamiento variable

Fuerza de excavación del cucharón y del brazo
Fuerza de excavación del cucharón (ISO): 162 kN
Fuerza de empuje del brazo (ISO): 75 kN

Peso y presión en el suelo
Tipo de zapata: Triple con taco
Ancho de zapata: 500 / 600 / 700 mm
Peso operativo: 16 200 – 17 800 kg

Alcances de trabajo
Longitud del brazo: 2,05 m
Alcance de excavación máx.: 6 390 mm
Profundidad de excavación máx.: 2 640 mm
Altura máxima de descarga: 5 260 mm

Dimensiones
Longitud de la cadena: 3 580 mm
Ancho total de la superestructura: 2 480 mm
Altura total de la cabina: 2 940 mm

Características principales
Potencia nominal motor (kW): 74 kW (ISO14396)
Peso operativo (kg): 16 200 – 17 800 kg

Especificaciones técnicas

• Modelo: ZX135US-7 SRF
• Modelo de motor: TOYOTA INDUSTRIES CORPORATION 1KDE
• Potencia nominal del motor: 74 kW (ISO14396)
• Emisiones del motor: EU Stage V
• Tipo de motor: 4 tiempos, refrigerado por agua, inyección directa common rail
• Aspiración: turbo de geometría variable, intercooler, EGR refrigerado
• Postratamiento: sistema DOC+CSF
• Cilindros: 4
• Desplazamiento: 2,982 L
• Bomba piloto: 1 bomba de engranajes (caudal máx. 33,6 L/min)
• Bomba principal: 2 bombas de pistones axiales de desplazamiento variable
• Fuerza de excavación del cucharón (ISO): 162 kN
• Fuerza de empuje del brazo (ISO): 75 kN
• Tipo de zapata: Triple con taco
• Ancho de zapata: 500 / 600 / 700 mm
• Peso operativo: 16 200 – 17 800 kg
• Longitud del brazo: 2,05 m
• Alcance de excavación máx.: 6 390 mm
• Profundidad de excavación máx.: 2 640 mm
• Altura máxima de descarga: 5 260 mm
• Longitud de la cadena: 3 580 mm
• Ancho total de la superestructura: 2 480 mm
• Altura total de la cabina: 2 940 mm
• Diseñada para aplicaciones de tunelación con pluma y brazo cortos para espacios confinados
• Compatible con accesorios para máquinas de 20 toneladas (trituradoras, martillos)
