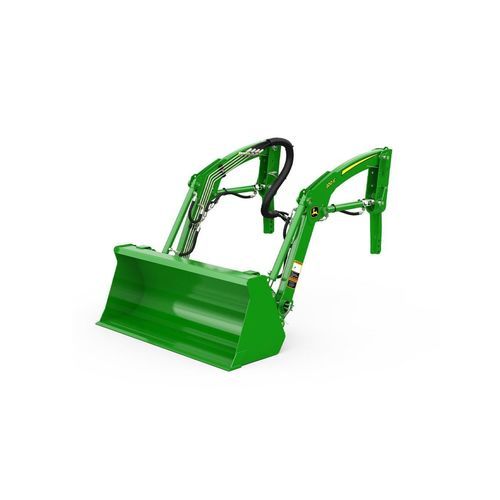

Cargador frontal para tractor compacto 120E

Descripción general

• Compatible con los tractores 1023E y 1026R
• Diseño de pluma curvada
• Portaimplementos de cambio rápido de serie
• Parqueable (sistema de montaje de estacionamiento para facilitar la extracción y el montaje)

Características El sistema de montaje estacionable de la pala cargadora 120E está diseñado para facilitar el desmontaje y montaje en y desde el tractor sin necesidad de herramientas. Similar al de la D120, los soportes de estacionamiento de la 120E se mantienen en el tubo de torsión para una fácil accesibilidad. Para estacionar la pala cargadora, instale los soportes de estacionamiento, retire los pasadores de pivote del mástil, desconecte los latiguillos hidráulicos y retroceda el tractor. La lubricación al final del pasador en el cilindro y en los pasadores pivotantes permite un fácil acceso para el mantenimiento de los puntos de engrase. El exclusivo diseño del cabezal desplazado elimina los pasadores transversales y las chavetas para retener el pasador. Una tuerca asegura que los pasadores permanezcan en su posición. Una ranura de lubricación proporciona una vía para la lubricación. Los puntos de engrase del extremo del pasador son visibles desde el lateral de la cargadora para facilitar el mantenimiento. Especificaciones clave (resumen) Altura máxima de elevación: 1809 mm / 71.2 in. Capacidad de elevación a plena altura (medida en el pivote): 375 kg / 825 lb; medida a 500 mm por delante del pivote: 259 kg / 570 lb. Fuerza de arranque de la pluma (medida en el pivote): 806 kg / 1808 lb; medida a 500 mm por delante del pivote: 552 kg / 1238 lb. Capacidad de fuerza de retroceso de la cuchara (en la línea a nivel del suelo): 707 kg / 1559 lb. Altura libre a plena altura (cazo vaciado): 1371 mm / 54 pulg. Ángulo de descarga: -40,1 grados. Ángulo de retroceso: 31,2 grados. Compatibilidad con tractores e hidráulica Modelos de tractor compatibles: 1023E / 1026R. Neumático delantero: 18x8.5-10 4PR R4. Neumático trasero: 26x12.00-12 4PR R4. Distancia entre ejes: 1450 mm / 57 in. Capacidad de la bomba: 3,5 gpm. Presión nominal: 1987 psi. Dimensiones de la pala cargadora y detalles de rendimiento Peso base: 220,5 kg. Cucharón utilizado: Pasador sobre materiales 1250 mm / 49 in. Peso de la cuchara: 53 kg / 117 lb. Capacidad de elevación a 1500 mm (59 pulg.) medida en el pivote: 429 kg / 944 lb; medida a 500 mm por delante del pivote: 309 kg / 680 lb. Capacidad de fuerza de retroceso de la cuchara: a la altura máxima 593 kg / 1330 lb; a 59 in. (1500 mm) 711 kg / 1568 lb; en la línea a nivel del suelo 707 kg / 1559 lb. Dimensiones: longitud total 2,6 m / 8,6 ft. altura máxima de elevación 1809 mm / 71,2 in; a plena altura cuchara 1653 mm / 65,1 in; a plena altura cuchara volcada 1371 mm / 54 in. Profundidad de excavación: -101 mm / -4.0 in. Alcance: a altura máxima 571 mm; a nivel del suelo - nivel del cazo 1176 mm. Ángulos del cucharón: ángulo de descarga -40,1°; ángulo de retroceso 31,2°; ángulo de descarga, suelo -114,0°. Tiempos de ciclo: subida del cargador 4,0 s; bajada del cargador 2,5 s; descarga del cazo 5,7 s (sin regeneración) / 2,2 s (con regeneración); retroceso del cazo 3,5 s. Características / especificaciones técnicas

• Modelo (denominación comercial): 120E
• Marca: John Deere
• Tractores compatibles: 1023E / 1026R
• Altura máxima de elevación: 1809 mm / 71,2 in
• Capacidad de elevación a plena altura (pivote): 375 kg / 825 lb; a 500 mm por delante del pivote: 259 kg / 570 lb
• Capacidad de elevación a 59 pulg. (1500 mm) (pivote): 429 kg / 944 lb; a 500 mm por delante del pivote: 309 kg / 680 lb
• Fuerza de arranque de la pluma (pivote): 806 kg / 1808 lb; (500 mm por delante): 552 kg / 1238 lb
• Capacidad de fuerza de retroceso del cazo: altura máxima 593 kg / 1330 lb; 59 pulg. 711 kg / 1568 lb; a nivel del suelo 707 kg / 1559 lb
• Altura libre a plena altura (cazo volcado): 1371 mm / 54 in
• Peso del cucharón: 53 kg / 117 lb
• Peso de la base: 220,5 kg
• Cucharón utilizado: Pasador sobre materiales 1250 mm / 49 in
• Longitud total: 2,6 m / 8,6 ft
• Base de ruedas: 1450 mm / 57 in
• Profundidad de excavación: -101 mm / -4.0 in
• Alcance a altura máxima: 571 mm / 22.5 in; alcance a nivel del suelo: 1176 mm / 46.3 in
• Capacidad de la bomba: 3.5 gpm
• Presión nominal: 1987 psi
• Tiempos de ciclo: subir 4.0 s; bajar 2.5 s; descarga del cazo 5,7 s (sin regeneración) / 2,2 s (con regeneración); retroceso del cazo 3,5 s
• Diseño de pluma curvada; portaimplementos Quik-Change de serie; estacionable con sistema de montaje de estacionamiento; lubricación al final del pasador para facilitar el mantenimiento
