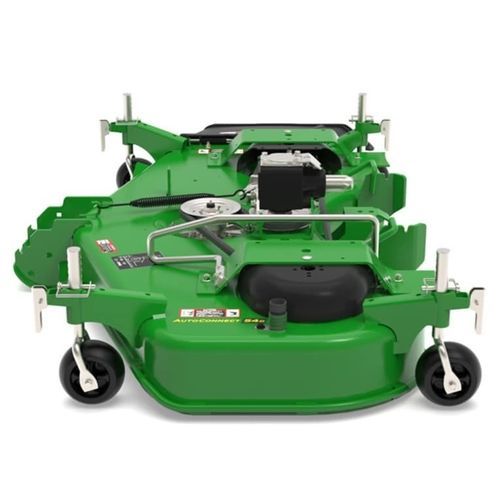

Segadora montaje central 54D

rotativade toma de fuerzapara tractor

Resumen
El 54D es un plato cortacésped montado central con instalación AutoConnect™ por paso (drive‑over) y accionamiento por eje mediante toma de fuerza (TDF) central. Diseñado para uso agrícola en tractores compactos, permite segar manteniendo implementos traseros de 3 puntos (retroexcavadoras, cargadores) acoplados. La altura de corte (HOC) se ajusta desde el tractor mediante una perilla para cambios rápidos.

Características clave

• Instalación por paso AutoConnect™ para un montaje rápido y sin herramientas.
• Compatible con implementos traseros de 3 puntos para mantener accesorios montados durante la siega.
• Accionamiento por eje TDF central (sin correas) para una conexión sencilla y transferencia de potencia fiable.
• Altura de corte ajustable desde el tractor mediante la perilla HOC (1 a 4 in / 2,54 a 10,16 cm).
• Cierres de bloqueo reforzados de doble cara para un montaje seguro.
• Diseño orientado al servicio: rampas desmontables para paso, espigas de las cuchillas y eje de transmisión engrasables.

Instalación y retirada

• Notas generales: Se requiere tracción a las cuatro ruedas y marcha lenta. Realizar la instalación/retirada en una superficie firme y nivelada. Ajustar la HOC a la posición de instalación antes de montar o desmontar.
• Instalación (resumen):
  • Ajustar la HOC a la posición de instalación.
  • Levantar las manetas de las ruedas de calibre para liberar los cierres.
  • Bajar el brazo de elevación de la cortadora con el control del rockshaft y avanzar lentamente sobre el plato usando la barra guía para el alineado.
  • Continuar hasta que los cierres traseros encajen.
• Con conexión PTO AutoConnect: levantar el plato, cambiar la HOC a la altura de siega deseada y bloquear las ruedas de calibre con pasadores de liberación rápida.
• Con conexión PTO manual: apagar el tractor, conectar manualmente el eje PTO debajo del tractor, luego levantar el plato y ajustar la HOC a la altura deseada y bloquear las ruedas de calibre.
• Retirada (resumen):
  • Aparcar en superficie nivelada, soltar los pasadores de las ruedas de calibre y poner la HOC en posición de instalación, bajar la cortadora al suelo.
  • Con PTO AutoConnect: volcar las palancas de bloqueo hacia delante y retroceder sobre el plato siguiendo el procedimiento de la barra guía.
  • Con PTO manual: apagar el tractor y desconectar el eje PTO; colocar el eje PTO en su soporte; volcar las palancas de bloqueo hacia delante y retroceder sobre el plato.

Sistema de elevación central
El eslabón de elevación delantero del plato está equipado con muelle para la conexión automática a los colgadores delanteros del tractor. El eje de transmisión PTO se ajusta automáticamente cuando el extremo hembra acciona el acoplamiento de caja de cambios; el acoplador macho tiene guías cónicas para asegurar el enganche. Opciones de elevación disponibles:

• Elevación mecánica estándar — se mueve con el implemento trasero y se controla mediante la palanca del rockshaft.
• Elevación hidráulica opcional — permite subir/bajar la cortadora de forma independiente usando el SCV dual (joystick del cargador).
• Elevación hidráulica independiente opcional — control independiente de la cortadora mediante un tercer SCV (requiere tercer SCV instalado en el tractor).

Compatibilidad

• Modelos de tractor compatibles: 1023E, 1025R, 1026R.
• Las series 1 y el 2025R incluyen de serie un SCV medio doble; el elevador hidráulico central puede usar el SCV doble o un tercer SCV opcional para el control de elevación.

Especificaciones técnicas

• Modelo: 54D
• Ancho de corte: 137 cm / 54 in.
• Ancho total: Deflector arriba: 152 cm / 60 in.; Deflector abajo: 174 cm / 68,5 in.
• Altura de corte (HOC): 2,54 a 10,16 cm (1 a 4 in) — ajustable desde la perilla HOC del tractor.
• Número de cuchillas: Tres
• Longitud de cuchilla: 48,5 cm / 19,1 in.
• Espesor de cuchilla: 0,63 cm / 0,25 in.
• Velocidad punta de la cuchilla (a 2.600 rpm): 5.106 m/min (16.751 fpm)
• Espesor del plato: 10 gauge / 3,416 mm / 0,1345 in.
• Peso aproximado: 89 kg / 197 lb
• Tamaño rueda guía (delantera): 12,7 cm / 5 in.
• Tamaño rueda guía (trasera): 12,7 cm / 5 in.
• Transmisión: eje PTO central del tractor (transmisión por eje, sin correas); la TDF trasera queda libre para implementos montados en la parte trasera.
• Características de servicio/durabilidad: rampas desmontables para mantenimiento, ejes de cuchilla y eje de transmisión engrasables, labio delantero reforzado y laterales de plato reforzados, protector de chute de plástico.
