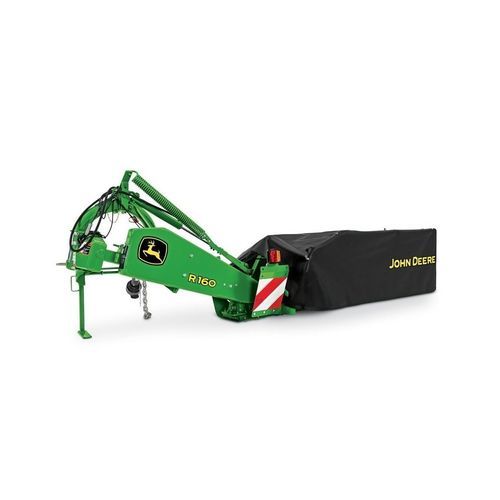

Segadora de discos R160

traserade 8 cuchillasde 4 discos

Resumen
La segadora de discos R160 es una segadora trasera diseñada para tractores con enganche de 3 puntos. Los puntos destacados del producto incluyen un enganche 3 puntos fácil de acoplar, bastidor y suspensión con gran altura libre, y un vástago de disco extraíble para facilitar el mantenimiento.

Características clave

• Enganche 3 puntos Categoría 1 y 2 fácil de acoplar (no compatible con enganche rápido)
• Bastidor y suspensión con gran altura libre
• Vástago de disco extraíble desde la parte superior de la barra de corte para facilitar el servicio

Acoplamiento y enganche
La R160 se acopla a tractores con enganche de 3 puntos Categoría 1 y 2 y utiliza una caballete para sostener los brazos del enganche durante el acoplamiento. Los pasadores de enganche inferiores se pueden ajustar a la izquierda o derecha para adaptar el desplazamiento de la segadora a tractores con vía más ancha; rango de desplazamiento 172 mm (7 in.).

Barra de corte y transmisión
Una barra de corte rotativa de discos de servicio pesado es accionada por un sistema de transmisión por correas multi-V que transfiere la potencia de la caja de engranes a cada disco rotativo. La potencia a los discos se transmite mediante engranajes completamente cerrados que funcionan en aceite para un funcionamiento silencioso, suave y fiable. Todos los modelos cuentan con un tensor de correa con muelle que compensa automáticamente el estiramiento inicial de la correa para aumentar su vida útil.

Discos y cuchillas
Los discos rotativos de alta velocidad operan a 2 986 rpm para cortar en condiciones exigentes. La barra de corte de bajo perfil permite un corte cercano manteniendo la barra nivelada; la altura de corte se controla ajustando la inclinación de la barra. Cada disco lleva dos cuchillas oscilantes fáciles de quitar y reemplazar, y cada cuchilla tiene dos filos de corte para duplicar la vida útil utilizable.

Vástago del disco y protección contra impactos
La barra de corte está protegida contra impactos severos por fusibles de eje de transmisión de disco y vástagos de disco extraíbles. Los fusibles reducen la posibilidad de daños internos en la barra de corte y mejoran su fiabilidad. Los vástagos se pueden quitar desde la parte superior de la barra para mejorar la mantenibilidad. Cada disco puede desplazarse hacia atrás para reducir posibles daños si se golpea un objeto sólido.

Elevación y suspensión
La R160 utiliza un cilindro hidráulico para elevar la barra de corte de la posición de trabajo a la posición de transporte donde la barra se bloquea automáticamente. Un muelle pesado establece una flotación uniforme a lo largo de toda la longitud de la barra para una flotación consistente en condiciones de campo y topografía variables. El arco de corte de la R160 es de +35 a -22 grados, proporcionando una amplia gama de ángulos de corte.

Notas adicionales
La R160 comparte conceptos de diseño con otros modelos de la serie R (R200, etc.), con variaciones en algunos arcos y dimensiones entre esos modelos.

Características / especificaciones técnicas

• Modelo: R160
• Número de discos: Cuatro
• Número de cuchillas: Ocho
• Ancho de corte: 1,6 m (5,25 ft)
• Peso: 420 kg (925 lb)
• Velocidad de discos: 2 986 rpm
• Arco de corte: +35 a -22 grados
• Sistema de elevación: Hidráulico
• Potencia mínima TDF: 22 kW (30 hp)
• Velocidad TDF: 540 rpm
• Código base producto: 2220E
• Referencia producto: r160_e
