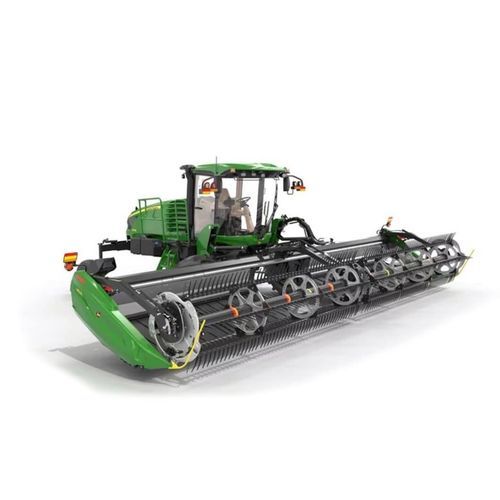

Segadora-hileradora automotora W170

Resumen

• Suspensión de cabina de cuatro puntos que mejora la comodidad del operador en terrenos irregulares.
• Cabina adelantada con gran luna frontal que aumenta la visibilidad de la barra de corte y la cosecha entrante.
• Reverser opcional para despejar atascos en plataformas D1500 Draper.
• Sistema de plataformas de acoplamiento rápido para cambios y transporte sencillos.

Suspensión de cabina
La W170 incorpora una suspensión independiente de cuatro puntos con cuatro amortiguadores de muelle helicoidal y estabilizadores longitudinales y transversales para reducir el balanceo de la cabina. Los amortiguadores ubicados en cada esquina permiten el movimiento vertical de toda la cabina respecto a la posición de reposo, mejorando la sensación de rodadura en campo.

Visibilidad y iluminación exterior
La posición adelantada y elevada de la cabina, junto con un amplio acristalamiento frontal, ofrece líneas de visión claras sobre plataformas anchas. Las opciones de iluminación exterior facilitan el trabajo tanto de día como de noche.

• Cuatro luces LED y dos HID frontales para iluminar el área de corte.
• Dos luces de trabajo traseras montadas en la parte posterior de la máquina.
• Cuatro luces de trabajo ajustables laterales/traseras montadas en la parte trasera de la cabina; la luz del lado izquierdo incorpora una función de salida retardada.
• Luces de peligro intermitentes y balizas opcionales se activan en transporte por carretera; paquetes HID y balizas opcionales disponibles.

Reverser opcional
Existe un reverser activable desde la estación del operador para despejar atascos en las plataformas. En las plataformas D1500 Draper, el reverser invierte lentamente el accionamiento del cuchillo y el acondicionador de heno opcional (si está instalado) para eliminar obstrucciones y mantener la productividad.

Plataformas de acoplamiento rápido y gestión
La compatibilidad de acoplamiento rápido facilita el enganche y desenganche de plataformas para cambios rápidos entre siega de heno y grano, además de simplificar el transporte estrecho de drapers. Un sistema centralizado de gestión de mangueras aloja dos conexiones hidráulicas y una eléctrica en un único punto. Las conexiones son compatibles con cabezales draper D400 Series y cabezales sinfín 100A Series.

• Kit opcional de autoalineación hidráulica con tirante central que facilita el enganche/desenganche y puede accionarse desde la cabina.
• Brazos inferiores de elevación con pasador para cambio rápido entre plataformas draper y sinfín y para el paso a transporte estrecho.
• Muelles ajustables y ajuste fino de flotación (equipamiento base) que permiten cambios de flotación en movimiento y guardan tres posiciones de memoria.

Transporte de draper estrecho y lastre
Las plataformas draper más anchas se pueden transportar usando una caja de lastre y el sistema de transporte integrado D1500. La caja de lastre transfiere peso a los neumáticos motrices para mejorar tracción y control durante el transporte y proporciona un enganche para remolcar la plataforma D1500. Se requiere un arnés eléctrico y un kit de pasador para un conector de iluminación de siete pines en la caja de lastre.

Guiado de precisión y AutoTrac
La W170 es compatible con AutoTrac Universal 300 (ATU 300) para mejorar la adquisición de líneas y la dirección automatizada. El kit ATU 300 puede pedirse en fábrica para dejar la unidad lista para AutoTrac. La máquina admite receptores StarFire (incluyendo variantes StarFire 7500) y puede emparejarse con el display G5 Universal montado en pilar para monitorización integrada de agricultura de precisión.

El kit AutoTrac Universal 300 incluye

• Kit de dirección
• Piezas del pomo de dirección
• Manual del operador

Display G5 Universal
Display G5 Universal opcional montado en pilar disponible; el soporte adaptador y las piezas del arnés están incluidos en el kit ATU 300 mientras que el soporte de montaje se proporciona en la cabina.

Resumen de características

• Suspensión de cabina independiente de cuatro puntos con amortiguadores de muelle y estabilizadores.
• Cabina elevada y adelantada con amplio acristalamiento frontal para mejor visibilidad.
• Múltiples opciones de iluminación LED y HID con luces laterales/traseras ajustables y luces de trabajo traseras.
• Reverser opcional para despejar atascos en plataformas D1500; recomendado con acondicionador de heno.
• Sistema de plataformas de acoplamiento rápido con conexiones hidráulicas/eléctricas centralizadas; compatible con D400 y 100A Series.
• Tirante central hidráulico de autoalineación opcional y brazos inferiores con pasador para cambios rápidos de plataforma.
• Ajuste fino de flotación de serie con ajuste en movimiento y tres posiciones de memoria.
• Transporte draper estrecho mediante caja de lastre y sistema de transporte integrado D1500.
• Compatibilidad de precisión: AutoTrac Universal 300, receptores StarFire y display G5 Universal.

Especificaciones técnicas

• Nombre del producto: W170 Windrower
• SKU del producto: w170e
• Código base del producto: 4052E
• Categoría: Windrower
• Suspensión de cabina: Suspensión independiente de cuatro puntos con cuatro amortiguadores de muelle y estabilizadores longitudinales y transversales
• Iluminación: Delantera (4 LED + 2 opciones HID), 2 luces de trabajo traseras, 4 luces de trabajo laterales/traseras ajustables; packs HID y balizas opcionales
• Reverser opcional: Invierte el accionamiento del cuchillo y el acondicionador de heno opcional (en plataformas D1500) para despejar atascos
• Compatibilidad de plataformas: Compatible con acoplamiento rápido para D1500 Draper Platforms, cabezales draper D400 Series y cabezales sinfín 100A Series
• Funciones de plataforma: Gestión centralizada de mangueras (dos hidráulicas, una eléctrica), tirante central hidráulico autoalineante opcional, brazos inferiores con pasador, ajuste por muelles, ajuste fino de flotación con tres posiciones de memoria
• Transporte: Caja de lastre para transporte estrecho con sistema de transporte integrado D1500; requiere arnés eléctrico y kit de pasador para conector de iluminación de 7 pines
• Compatibilidad de precisión: AutoTrac Universal 300 (ordenable), compatible con StarFire 7500 y receptores StarFire recientes, y display G5 Universal montado en pilar
