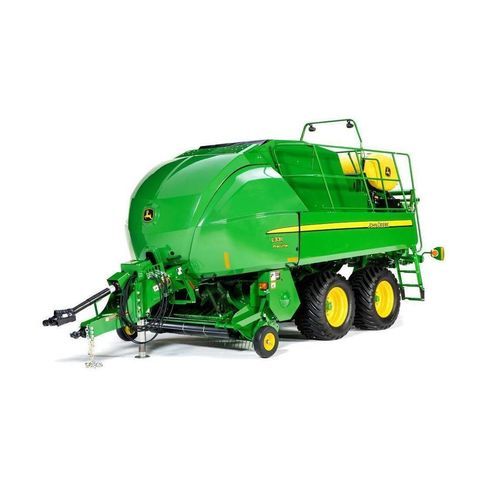

Empacadora cuadradas L331R

de grandes dimensiones

Resumen

• Empacadora de pacas cuadradas diseñada para pacas de 80 x 90 cm con longitud y control de densidad configurables
• Pick-up MegaWide™ y dientes MegaTough™ para una alta capacidad de entrada
• Sensor de humedad integrado y sistema de pesaje de pacas John Deere
• Control compatible ISOBUS y sistema de transmisión BalerAssist

Pick-up MegaWide™ con dientes MegaTough™
El pick-up está fabricado por John Deere en Ottumwa, Iowa. Un tambor de pick-up de perfil bajo con un deflector de gran diámetro comprime el cultivo contra las púas para aumentar la eficiencia de captura y reducir las pérdidas.

• Pick-up de 2,2 m (7,2 ft) disponible en L331R y L341R; anchura diente a diente 1,92 m (76 in.); opciones de componentes estándar o premium; ocho barras de dientes escalonadas para evitar sobrecarga; ruedas de calibración fijas semineumáticas para un correcto guiado al suelo.
• Los dientes MegaTough ofrecen mayor resistencia y durabilidad; dientes robustos en los extremos mejoran la recuperación del cultivo.
• Alimentación por cadena con embrague de corte mecánico para mayor durabilidad.

Pick-up MegaWide™ premium
La opción premium incluye componentes de mayor tamaño: levas y rodamientos de leva más grandes y engranajes tipo spider con rodamientos para aumentar la vida útil y reducir el ruido en funcionamiento.

Sistema de nudos de doble atado
Los nudos de doble atado accionados por engranajes y transmisión proporcionan un atado consistente en condiciones de alta densidad. Los nudos incorporan engrase automático, puertos de grasa y tornillos de ajuste accesibles.

• Sistema de autoengrase integrado en los marcos de los nudos con dos puertos internos de engrase para reducir el mantenimiento previo al empacado.
• Marco de nudo dividido montado en engranaje intermitente que permite la extracción sin intervenir en la pila de nudos.
• Tensores de engranaje sellados para una tensión de cuerda más consistente; la cuerda se almacena en cajas de una sola fila y se dirige a tensores sellados.

Reducción de puntos de conexión y líneas de lubricación (sistema de nudos)
L331 — Reducción de puntos de conexión: 8
L341 — Reducción de puntos de conexión: 12
L331 — Reducción de líneas de lubricación: 16,8 m (55 ft)
L341 — Reducción de líneas de lubricación: 25,3 m (83 ft)

Sistema de disparo de nudos
El sistema de atado está accionado por caja de engranajes y transmisión para mantener la sincronización aguja-pistón con componentes de hierro fundido endurecido. La caja de engranajes mueve el sistema 360° para completar un atado. Hay dos opciones de disparo: mecánico o eléctrico. El disparo eléctrico permite ajustar la longitud de la paca y rematar la última paca desde la cabina, reduce el mantenimiento, mejora la precisión de longitud y ofrece funciones predictivas de atado.

Monitor de empacadora y compatibilidad ISOBUS
El control compatible ISOBUS funciona con monitores ISOBUS y pantallas John Deere GreenStar. Incluye pantallas principales seleccionables, flechas de dirección para pacas uniformes, indicadores electrónicos de nudo, información de estado (freno de volante/precortador/engrase/iluminación/tobogán de paca/descarga) y puede mostrar peso y humedad de la paca si está equipado. Conteos de pacas seleccionables por campo/cliente/temporada/vida útil.

Sensor de humedad
Sensor de humedad integrado montado en la parte delantera de la cámara de la paca que ofrece lecturas en tiempo real durante el empacado y puede integrarse con el sistema de conservante para ajustar las tasas de aplicación.

Sistema de pesaje
El sistema de pesaje John Deere proporciona pesos de paca flake por flake mediante sensores montados en el suelo de la cámara de precompresión y muestra los pesos actuales y anteriores en el monitor para ayudar a lograr pacas más consistentes.

Aplicador de conservante
Sistema de aplicación de conservante opcional de fábrica que permite la cosecha a mayores humedades para reducir el riesgo de deterioro. Elementos clave: tanque de polietileno de 567 L (150 gal. EE. UU.), bomba de diafragma 12 V, integración con la electrónica John Deere, boquillas ExactApply™ y sensores de detección de cultivo para aplicar conservante solo cuando hay cultivo presente.

Sistema de transmisión BalerAssist
Control hidráulico de transmisión que permite avance y retroceso a dos velocidades en cada dirección (hasta ~4 carreras de émbolo/min). Beneficios: reducción del tiempo para eliminar atascos, reducción del tiempo de mantenimiento, ciclos más lentos para facilitar la resolución de problemas de los nudos. Se controla desde la pantalla ISOBUS o mediante un mando Bluetooth incluido (funciones: activar, avance lento/rápido, retroceso lento/rápido, luces de servicio).

Caja de piezas de desgaste
Kit opcional de piezas de desgaste para L331R y L341R que contiene las piezas más comunes, embaladas con listas magnéticas. Contenido:

• Dientes de pickup — 20
• Despeinadores de pickup — 4
• Pernos de despeinador — 4
• Brazo de leva izquierdo — 1
• Brazo de leva derecho — 1
• Rodamiento de brazo de leva — 4
• Perno de brazo de leva — 2
• Ganchos — 6
• Placas rascadoras — 6
• Cuchillas de cuerda — 6
• Discos de cuerda — 3
• Sujetador de cuerda — 3
• Limpiador de cuerda — 3
• Juego de rodillos de aguja — 6
• Sensor de proximidad — 2
• Pernos cuchillas inferiores — 6
• Cuchilla central inferior — 2
• Cuchilla lateral inferior — 1

Especificaciones técnicas

• Paca: 80 x 90 cm (3 x 3 ft)
• Dimensiones de la paca — Ancho: 80 cm (32 in.) — Alto: 90 cm (35 in.) — Largo: 60 a 300 cm (24 a 118 in.)
• Número de nudos: 4
• Cuchillas: 11, 7 o 6
• Ancho máquina: 2,76 m (9,1 ft)
• Altura máquina: 2,7 m (8,9 ft)
• Peso máquina: 7.700 kg (16.975 lb)
• Requisito mínimo tractor: 86 kW / 115 PTO hp — sin pre-cortador; 97 kW / 130 PTO hp — con pre-cortador
• Ancho de entrada del pick-up: 220 cm (86 in.)
• Diámetro del pick-up: 25,6 cm (10 in.)
• Número de barras de púas en el pick-up: 4
• Separación de púas: 6,6 cm (2,6 in.)
• Rotor de alta capacidad: Sí
• Cuchillas de entrada: 11, 7 o 6; longitud de corte: 44 mm (1,7 in.) o 88 mm (3,5 in.); protección de cuchillas: muelle individual
• Piso extraíble: Sí
• Número de carreras del pistón: 45 spm
• Carrera del pistón: 69,5 cm (27 in.)
• Control de densidad: Tres cilindros hidráulicos
• Longitud de cámara de paca: 305 cm (120 in.)
• Control: ISOBUS — GreenStar 2 1800 o GreenStar 3 2630
• Capacidad de cuerda (rollos): 30
• Opciones de neumáticos eje simple: 600/50/22.5 o 710/40R/22.5
• Eje tandem direccional (opcional): 500/55/20 o 550/45/22.5
• Sistema de frenos: Hidráulico opcional
• Dimensiones máquina — Largo: 7,8 m (25,6 ft); Ancho: 2,76 m (9,1 ft); Alto: 2,7 m (8,9 ft)
