Descripción general
- Anchos de trabajo de 7,2 a 18,4 m
- Configuraciones de tres y cinco secciones
- Diseño de bastidor tipo celosía
Labranza preparada para la autonomía
Tecnología y componentes integrados de fábrica para facilitar la incorporación de hardware de laboreo totalmente autónomo. Componentes incluidos de fábrica:
- Implementar luces
- Mástil receptor
- Implementar arnés receptor
Disponibilidad Autonomy Ready (resumen)
Modelo | Autonomy Ready Tillage (en base) | Anchos de máquina aplicables
2430 | X | Todas las anchuras, excepto los modelos de 14 pies, 0 pulg. a 17 pies, 8 pulg
Serie CC | X | Todas las anchuras
Serie HSD | X | Todas las anchuras
2660VT | X | Modelos de 25 pies, 5 pulg. a 49 pies, 6 pulg
2230 | X | Todas las anchuras
2730 | X | Todas las anchuras
Amplia gama de anchuras de trabajo para adaptarse a las necesidades de superficie y potencia
A velocidades de trabajo de 16 km/h (10 mph), la 2230LL puede cubrir hasta 24,7 ha (61 acres) por hora. Los tamaños disponibles van de 7,8 m a 18,4 m (de 25 pies y 6 pulgadas a 60 pies y 6 pulgadas). Las necesidades de potencia oscilan entre 19,6 y 29,4 kW/m (8 y 12 CV/pie), en función del suelo, la profundidad y la velocidad.
Configuraciones de tres secciones (anchuras de trabajo y productividad)
Anchuras de trabajo | Tamaño del bastidor central | Productividad por hora a 16 km/h (10 mph)
7.77 m (25 pies, 6 pulg.) | 2,74 m (9 pies) | 12,5 ha (31 acres)
9.60 m (31 pies, 6 pulgadas) | 3,35 m (11 pies) | 15,4 ha (38 acres)
10.82 m (35 pies, 6 pulgadas) | 3,35 m (11 pies) | 17,4 ha (43 acres)
13.25 m (43 pies, 6 pulgadas) transporte bajo | 3,35 m (11 pies) | 21,4 ha (53 acres)
Configuraciones de cinco secciones (anchuras de trabajo y productividad)
Anchuras de trabajo | Tamaño del bastidor central | Productividad por hora a 16 km/h (10 mph)
14.17 m (46 pies, 6 pulgadas) | 2,74 m (9 pies) | 22,7 ha (56 acres)
15.39 m | 2,74 m | 24,7 ha (61 acres)
Cuadro Level-lift™
El enganche Level-lift garantiza un funcionamiento nivelado en todas las profundidades de trabajo y proporciona una profundidad de reja y de barrido constante de adelante hacia atrás para una preparación minuciosa del lecho de siembra. El ajuste rápido garantiza un lecho de siembra plano y un perfil de suelo nivelado para la siembra. El enganche en T permite ajustar fácilmente el tensor para cambiar rápidamente de tractor y nivelar rápidamente el implemento de delante a atrás. El resistente enganche en T permite giros más cerrados y aloja las mangueras y el mazo de cables para protegerlos del contacto con el cultivo y los neumáticos.
Distancia entre mangos, preparación del lecho de siembra y control de malas hierbas
La distancia entre mangos de 152 mm (6 pulg.) proporciona una cobertura completa del campo. Los vástagos en C TruPosition con 91 kg (200 lb) de fuerza de desplazamiento minimizan el movimiento lateral y proporcionan un mejor control del perfil del suelo para una mejor nivelación. Los brazos proporcionan un corte de laboreo completo en toda la anchura del implemento para mezclar completamente el suelo y reducir las estrías, favoreciendo la formación de lechos de siembra planos y una profundidad de siembra uniforme. El espaciado uniforme de 152 mm minimiza las posibles franjas de malas hierbas supervivientes y ayuda al control de las malas hierbas antes de la siembra, lo que puede reducir los costes de herbicidas.
Opciones de espaciado
Estándar: división central de 152 mm (6 pulg.). Las opciones incluyen 229 mm (9 pulg.) de separación intermedia y púa en S de 114 mm (4,5 pulg.) dependiendo de la configuración y la ubicación.
Sistema de nivelación ProFinish™ (opciones de grada trasera)
El sistema de nivelación ProFinish ofrece seis opciones de grada trasera para satisfacer las necesidades agronómicas. Mapa de capacidades (tipo de grada → capacidades):
Capacidades | Rastra de púas en espiral de cinco barras | Rastra de púas en espiga de seis barras | Rastra de púas en espiral de tres barras con cesta de barra redonda | Rastra de púas en espiral de tres barras con cesta de barra plana | Rastra de púas en espiga de tres barras con cesta de barra redonda | Rastra de púas en espiga de tres barras con cesta de barra plana
Lecho de siembra nivelado | Mejor | Mejor | Mejor | Mejor | Mejor | Mejor
Lecho de siembra firme | Regular | Bueno | Mejor | Mejor | Mejor | Mejor | Mejor
Manipular residuos | Mejor | Mejor | Mejor | Mejor | Mejor | Mejor | Mejor
Deshacer terrones | Bueno | Mejor | Mejor | Mejor | Mejor | Mejor | Mejor
Manejar humedad/suelo húmedo | Mejor | Mejor | Bien | Bien | Bien | Bien
Manejar rocas | Mejor | Bueno | Mejor | Bueno | Mejor | Bueno
Ruedas estabilizadoras
Recomendadas para terrenos ondulados, terrazas o funcionamiento a más de 11 km/h (7 mph). En la 2230LL: se incluyen dos ruedas estabilizadoras mecánicas en las alas exteriores para todas las configuraciones de cinco secciones; las configuraciones de tres y cinco secciones pueden añadir opcionalmente ruedas estabilizadoras en las alas interiores. En el 2230FH: las opciones y las cantidades de base varían y las ruedas pivotantes hidráulicas activas se incluyen en el equipamiento de base para las alas interiores y exteriores en el 2230FH.
Tamaños de neumáticos (resumen)
Opciones de neumáticos radiales y diagonales disponibles. Ejemplos (dependiendo de la configuración):
Ejemplos radiales bastidor principal / bastidor de ala: IF280/80 R15 (seis tornillos), IF280/70 R15 (seis tornillos), IF320/70 R15 (seis u ocho tornillos según configuración).
Ejemplos de polarización: 9.5L-15 LD D, 11L-15 FI LR D, 12.5L-15 FI LR variantes (el número de tornillos varía según la configuración).
Enganche trasero y accesorios traseros
Hay disponible un importante enganche trasero que proporciona versatilidad para arrastrar implementos traseros. Características del enganche trasero:
- Construcción de tubo rectangular
- Enganche telescópico
- Barra de tiro reparable
- 453 kg (1000 lb) de peso nominal de la lengüeta (ejemplo estándar)
- 13.000 lb de peso nominal bruto para máquinas de cinco secciones; 10.000 lb GVW nominal para máquinas de tres secciones (ejemplos)
- Mazo de cables para luces de transporte
- Mangueras hidráulicas y acopladores (dos circuitos incluidos)
- Cadena de seguridad de carga superior entre el tractor y el implemento
Dispone de soporte de enganche trasero de alta resistencia (recomendado cuando el implemento trasero supera los valores nominales de enganche estándar); compatible con 2230FH y 2230LL de cinco secciones.
Configuraciones de transporte bajo
Las configuraciones de transporte bajo se pliegan como un implemento de cinco secciones pero funcionan como un implemento de tres secciones para mejorar la transportabilidad y el funcionamiento en terrenos irregulares. Ejemplo de especificación de transporte bajo: Anchura de trabajo 13,3 m → Altura de transporte 4,4 m → Anchura de transporte 5,5 m.
Otras características
- El sistema de nivelación ProFinish ofrece una amplia gama de gradas traseras y ajustes sin herramientas en muchos tipos de gradas.
- Neumáticos de control de profundidad del bastidor central sobre ruedas en tándem transitables (opción de neumáticos diagonales disponible).
- Ruedas estabilizadoras mecánicas y ruedas pivotantes hidráulicas activas disponibles según el modelo y la configuración.
Características / Especificaciones técnicas

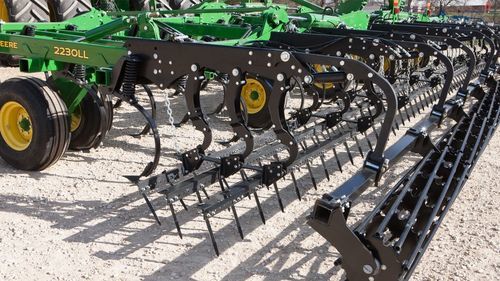

- Modelo (denominación comercial): 2230LL
- Anchos de trabajo (opciones de 3 secciones): 7.16 m (23,5 ft); 7,77 m (25,5 ft); 8,38 m (27,5 ft); 8,99 m (29,5 ft); 9,6 m (31,5 ft); 10,2 m (33,5 ft); 10,85 m (35,5 ft); Transporte bajo 11,73 m (38,5 ft); Transporte bajo 13,25 m (43,5 ft)
- Anchos de trabajo (opciones de 5 secciones): 12.95 m (42,5 ft); 14,17 m (46,5 ft); 15,4 m (50,5 ft); 16,0 m (52,5 ft); 17,22 m (56,5 ft); 18,44 m (60,5 ft)
- Profundidad de operación: hasta 12,7 cm (5 in.)
- Velocidad de operación: 10 a 16 km/h (6 a 10 mph)
- Caballos de fuerza requeridos: 19.de 6 a 29,4 kW/m (de 8 a 12 CV/pie)
- Espacio estándar: 152 mm (6 pulg.) (opciones 229 mm / 9 pulg. y púa en S 114 mm / 4,5 pulg. pueden estar disponibles)
- Tipo de plegado estándar: Plegado sobre el centro
- Control de profundidad: Control de profundidad de un punto en la base; opción de añadir el control de profundidad/presión TruSet™ en cabina
- Requerimientos hidráulicos (estándar): 2 SCV (elevación y plegado) a 17.237 kPa (2.500 psi); se recomienda SCV adicional para la presión hacia abajo de la cesta rodante opcional
- Requisitos eléctricos (estándar): conector de 9 clavijas para luces de advertencia; si se añade TruSet, el tractor debe estar preparado para el sistema GreenStar™
- Tipo de enganche: Elevador de nivel: enganche en T de 15,2x25,4 cm (6x10 pulg.), eslabón de enganche de acero fundido, enganche trasero opcional
- Tubo del bastidor: Tubos de rango 10,2x10,2 cm (4x4 pulg.); tubos de antepecho del bastidor central para 5 rangos: 5,1x15,2 cm (2x6 pulg.), para 6 rangos: 5,1x20,3 cm (2x8 pulg.); tubos de antepecho del ala 5,1x15,2 cm
- Distancia libre bajo el bastidor: 61 cm (24 pulg.).)
- Número de filas: configuraciones con bastidores tubulares de 5 ó 6 filas dependiendo de la opción y del tamaño del bastidor central
- Componentes de enganche al suelo estándar: amplia variedad de barredoras, palas y puntas
- Ruedas y neumáticos de control de profundidad del bastidor central: Ruedas tándem Walk-Over con neumáticos de bastidor central; ejemplos de opciones de neumáticos de bastidor central: IF280/70 R15 o IF320/70 R15 dependiendo de la configuración
- Ruedas y neumáticos del bastidor lateral: Ruedas tándem Walk-Over; ejemplos incluyen opciones 11L-15 o 12.5L-15 dependiendo de la configuración
- Ruedas estabilizadoras: Ruedas estabilizadoras mecánicas de serie u opcionales según la configuración; ruedas pivotantes hidráulicas activas disponibles en algunos modelos
