Tubería flexible OK series

de poliuretanode acero inoxidable

Resumen del producto

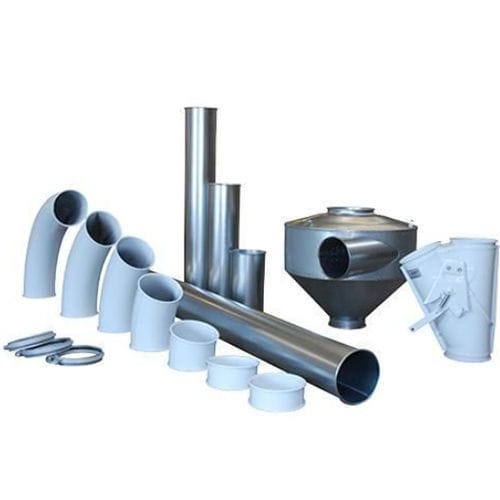

Los sistemas de tuberías Kongskilde OK Pipe son soluciones para el transporte neumático y mecánico. La gama ofrece componentes modulares en acero galvanizado —tubos rectos, codos, derivaciones, desvíos bidireccionales estancos, ciclones, salidas, reductores, acoplamientos y mangueras flexibles— para construir recorridos de transporte entre equipos de proceso, almacenamiento y extracción.

Cómo funcionan los sistemas OK Pipe
Los sistemas OK Pipe pueden trabajar a presión o vacío y conectarse a soplantes, separadores y otros equipos. Los componentes se combinan para crear rutas eficientes alrededor de la maquinaria y la distribución del edificio. Los tubos rectos están disponibles en longitudes de hasta 3 m para reducir uniones y agilizar la instalación. Los codos de gran radio ayudan a mantener la capacidad de transporte, reducen el desgaste y limitan el daño al material. Los desvíos bidireccionales estancos dirigen el flujo en presión o vacío; los ciclones separan el material del flujo de aire.

Opciones de conexión flexibles
El sistema de acoplamientos está diseñado para soportar montajes y desmontajes repetidos. Las abrazaderas de liberación rápida permiten reemplazar piezas desgastadas, ajustar rutas o añadir derivaciones/salidas con mínima interrupción. Hay abrazaderas atornilladas y acoplamientos permanentes para instalaciones fijas, útiles en sistemas móviles o que requieren reconfiguraciones frecuentes.

Opciones de tubería para diferentes aplicaciones

• OK 100: Sistema estándar 100 mm; tubos rectos en chapa galvanizada 0,75 mm. Diseñado para transporte neumático, extracción y ventilación.
• OK 160: Sistema estándar 160 mm; tubos rectos en chapa galvanizada 0,9 mm. Codos: 1,0 mm sección interior y 1,5 mm sección exterior en el lado expuesto al desgaste.
• OK 200: Sistema estándar 200 mm; tubos rectos en chapa galvanizada 0,9 mm; para transporte neumático de mayor capacidad, extracción y ventilación.
• OKR: Sistema reforzado 160 mm; tubos rectos en chapa galvanizada 1,25 mm. Codos: 1,0 mm interior y 2,5 mm exterior para mayor resistencia al desgaste.
• Curvas OKX 160: Codos endurecidos y resistentes al desgaste con hasta 3× resistencia a la abrasión; compatibles con las dimensiones OK 160 y galvanizados para uso exterior.
• OKD 160 y OKD 200: Tubos y componentes extra reforzados para sistemas de flujo por gravedad y bajantes.
• Tubos insonorizados: Tubos de acero con aislamiento añadido que amortigua vibraciones y reduce el ruido por impactos del material.
• Tubos transparentes de butirato: Permiten monitorizar visualmente el flujo y facilitar la identificación de atascos.
• Mangueras flexibles: Opciones en poliuretano y acero para puntos de aspiración móviles sin desmontar la tubería.
• Varias longitudes: Tubos rectos disponibles en varias longitudes hasta 3 m (también se ofrecen secciones más cortas y telescópicas).

Tubería insonorizada
Para entornos sensibles al ruido, los tubos y codos OK 160 están disponibles con aislamiento acústico (betún y manga termoencogible). Estas capas aumentan la masa superficial y amortiguan las vibraciones causadas por gránulos, pellets, piezas y materiales reciclados que impactan la tubería, reduciendo el ruido aproximadamente 5–12 dB.

Beneficios

• Diseño modular y ahorro de espacio: Los componentes se configuran alrededor del equipo existente y se adaptan a cambios de producción.
• Mayor vida útil de los componentes: Tubos reforzados y codos resistentes al desgaste reducen el desgaste en aplicaciones exigentes.
• Instalación y mantenimiento rápidos: Acoplamientos de liberación rápida y longitudes de hasta 3 m simplifican el montaje y la sustitución.
• Transporte eficiente de materiales: Superficies lisas y codos de gran radio ayudan a mantener el flujo de aire, limitar pérdidas de capacidad y reducir daños al material.
• Gama completa de opciones: Tubos estándar, reforzados, insonorizados, transparentes y flexibles se pueden combinar con desvíos, transiciones y ciclones para diseñar el sistema completo.

Aplicaciones
El sistema OK Pipe está diseñado para el transporte neumático de residuos, materias primas y productos terminados en numerosos sectores industriales. Transporta habitualmente gránulos, pellets, resina virgen, regrind, escamas, canales, rebabas, piezas moldeadas terminadas, polvo, recortes de papel y otros residuos ligeros de producción. Se utiliza para extraer residuos directamente de máquinas de proceso o para trasladar materiales entre almacenamiento, procesamiento y embalaje.

Especificaciones / Datos técnicos

• Materiales: chapa galvanizada para tubos estándar y reforzados; codos y componentes especializados pintados o galvanizados según proceda.
• Longitudes de tubos rectos: Hasta 3 m (varias longitudes incluidas secciones cortas y telescópicas).
• OK 100: tubos rectos 0,75 mm chapa galvanizada.
• OK 160: tubos rectos 0,9 mm; codos interior 1,0 mm, exterior 1,5 mm en lado expuesto al desgaste.
• OK 200: tubos rectos 0,9 mm para transporte de mayor capacidad.
• OKR (reforzado): tubos rectos 1,25 mm; codos interior 1,0 mm, exterior 2,5 mm para mayor resistencia al desgaste.
• Codos OKX: endurecidos, resistentes a la abrasión (hasta 3×), dimensiones compatibles con codos OK 160; aptos para uso exterior.
• Serie OKD: extra reforzada para sistemas de flujo por gravedad y bajantes.
• Aislamiento acústico: capas de betún y manga termoencogible; reducción de ruido aproximada 5–12 dB.
• Tubos transparentes de butirato: monitorización visual del flujo.
• Mangueras flexibles: opciones en poliuretano y acero para puntos de aspiración móviles.
• Conexiones: abrazaderas de liberación rápida para reconfiguraciones frecuentes; abrazaderas atornilladas y acoplamientos permanentes para instalaciones fijas.
• Componentes: reductores/transiciones para distintos diámetros, desvíos estancos bidireccionales, ciclones, derivaciones, salidas, soportes, tubos telescópicos y componentes estándar para montar sistemas completos.
• Modos de funcionamiento: apto para transporte por presión o vacío e integración con soplantes y separadores.
