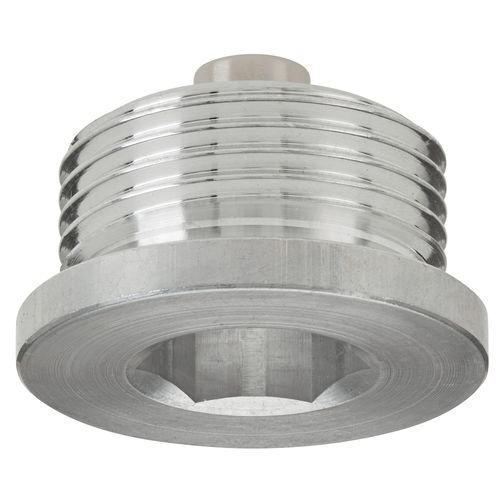

Tapón magnético TCEM

de vaciado

Descripción del producto
Tapón magnético de vaciado de aceite diseñado para captar partículas ferrosas en el aceite en circulación. Fabricado en aleación de aluminio (sin tratamiento superficial por defecto). Un inserto magnético permanente de aleación especial atrae y retiene los residuos ferrosos. Recomendado para maquinaria de altas revoluciones. Suministrado exclusivamente con arandelas metálicas.

Tipo
NORMA DIN 908

Acabado
Disponible bajo pedido con anodizado.

Tipos de imán

• A = Alnico (Temperatura máxima de servicio +300 °C)
• N = Neodimio (Temperatura máxima de servicio +80 °C)

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | e | g | h | f | t | d | IMÁN | PESO (g)
TCEM0G | 1GTEM00A | 1/8" | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1G | 1GTEM10A | 1/4" | 6 | 5 | 5 | 12 | 3 | 18 | N | 7
TCEM2G | 1GTEM20A | 3/8" | 8 | 5 | 5 | 12 | 3 | 22 | N | 10
TCEM3G | 1GTEM30A | 1/2" | 10 | 6 | 5 | 14 | 4 | 26 | N | 18
TCEM4G | 1GTEM40A | 3/4" | 12 | 10 | 6 | 16 | 4 | 32 | N | 32
TCEM5G | 1GTEM50A | 1" | 17 | 10 | 6 | 16 | 5 | 40 | N | 50
TCEM6G | 1GTEM60A | 1" 1/4 | 22 | 15 | 10 | 16 | 5 | 49 | A | 87
TCEM7G | 1GTEM70A | 1" 1/2 | 24 | 15 | 10 | 16 | 5 | 55 | A | 105
TCEM8G | 1GTEM80A | 2" | 32 | 15 | 15 | 20 | 5 | 68 | A | 184

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | e | g | h | f | t | d | IMÁN | PESO (g)
TCEM0M | 1MTEM00A | 10 x 1 | 5 | 3 | 4 | 8 | 3 | 14 | N | 4
TCEM1M | 1MTEM10A | 12 x 1.5 | 6 | 5 | 4 | 12 | 3 | 17 | N | 6
TCEM2M | 1MTEM20A | 14 x 1.5 | 6 | 5 | 5 | 12 | 3 | 19 | N | 7
TCEM3M | 1MTEM30A | 16 x 1.5 | 8 | 5 | 5 | 12 | 3 | 21 | N | 9
TCEM4M | 1MTEM40A | 18 x 1.5 | 8 | 6 | 5 | 12 | 3 | 23 | N | 12
TCEM5M | 1MTEM50A | 20 x 1.5 | 10 | 6 | 5 | 14 | 4 | 25 | N | 16
TCEM6M | 1MTEM60A | 22 x 1.5 | 10 | 6 | 5 | 14 | 4 | 27 | N | 20
TCEM7M | 1MTEM70A | 24 x 1.5 | 12 | 6 | 5 | 14 | 4 | 29 | N | 22
TCEM8M | 1MTEM81A | 24 x 2 | 12 | 8 | 6 | 14 | 4 | 29 | A | 22
TCEM9M | 1MTEM90A | 26 x 1.5 | 12 | 10 | 6 | 16 | 4 | 32 | N | 31
TCEM10M | 1MTEM91A | 27 x 2 | 12 | 10 | 6 | 16 | 4 | 32 | N |
TCEM11M | 1MTEM92A | 30 x 1.5 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM12M | 1MTEM93A | 30 x 2 | 17 | 10 | 6 | 16 | 4 | 36 | N | 35
TCEM13M | 1MTEM94A | 33 x 2 | 17 | 10 | 6 | 16 | 5 | 40 | N | 49

Especificaciones técnicas / características

• Modelo: TCEM
• Material: aleación de aluminio (sin tratamiento superficial por defecto)
• Norma: DIN 908
• Suministro: suministrado exclusivamente con arandelas metálicas
• Acabado disponible: anodizado bajo pedido
• Opciones de imán: Alnico (A) hasta +300 °C; Neodimio (N) hasta +80 °C
• Aplicaciones: recomendado para maquinaria de altas revoluciones; captura partículas ferrosas en el aceite
• Variantes de rosca disponibles: GAS ISO 228 y métricas MB según las tablas anteriores
