Termómetro analógico PLTB

bimetálico°C

Descripción del producto

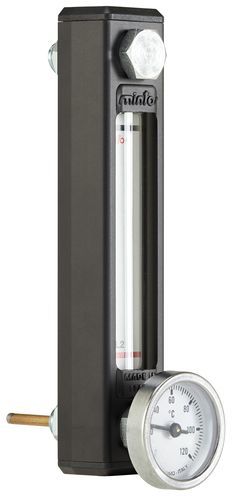

Indicador de nivel vertical con termómetro bimetálico. Utilizado para el control de fluidos en grandes depósitos. Carcasa en aleación de aluminio anodizado negro y parte transparente en poliamida. Suministrado con juntas tóricas, tornillos y tuercas para la fijación. Montaje sencillo; permite una tolerancia de 0,5 mm en la distancia entre centros de los orificios manteniendo la estanqueidad.

Precauciones
Evitar el contacto con alcohol, disolventes, trielina, gasolina, pinturas y petróleo.

Condiciones de funcionamiento
Temperatura de funcionamiento recomendada: 0°C ÷ +80°C.
Presión: 3 bar MÁX.
Par de apriete: 10 Nm máx.

Tabla - Dimensiones (columnas separadas por "|")
TIPO | CÓDIGO | L | r | v | c | i | f | h | a | b | t | D | s
PLTB1 | 1VPLTB1A | 109 | 34 | 37 | 16.5 | 76 | M 10x1,5 | 21.5 | 11 | 29 | 17 | 40 | 40
PLTB2 | 1VPLTB2A | 160 | 34 | 88 | 16.5 | 127 | M 12x1,75 | 21.5 | 16 | 29 | 17 | 40 | 40
PLTB3 | 1VPLTB3A | 287 | 34 | 215 | 16.5 | 254 | M 12x1,75 | 21.5 | 16 | 29 | 17 | 40 | 40

Características / especificaciones técnicas

• Tipo: Indicador visual de nivel vertical con termómetro bimetálico.
• Carcasa: aleación de aluminio anodizado negro.
• Parte transparente: poliamida.
• Suministrado con: juntas tóricas, tornillos y tuercas para fijación.
• Tolerancia de montaje: 0,5 mm en la distancia entre centros de los orificios.
• No exponer a: alcohol, disolventes, trielina, gasolina, pinturas, petróleo.
• Temperatura de funcionamiento recomendada: 0°C ÷ +80°C.
• Presión máxima: 3 bar.
• Par de apriete máximo: 10 Nm.
• Modelos disponibles: PLTB1, PLTB2, PLTB3 (ver tabla para códigos y dimensiones).
