Sensor de profundidad visual TLAX

Producto

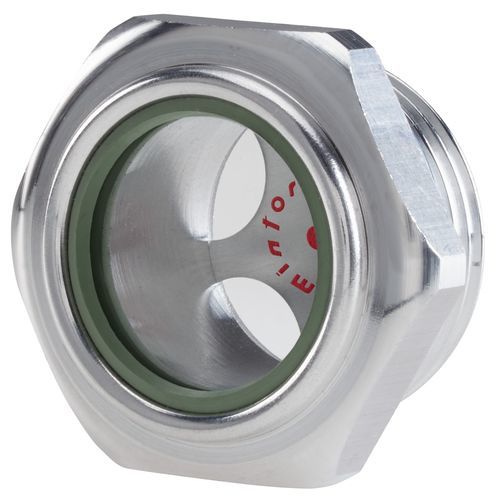

Indicador de nivel visual con vidrio Pyrex. Modelo TLAX para monitorización visual del nivel de líquido en equipos industriales. Construido en aleación de aluminio con ventana de inspección en vidrio Pyrex apta para temperaturas de -20°C a +200°C. Presión de trabajo recomendada: 3 bar. Suministrado con junta; disponible en latón y con anodizado bajo pedido.

Materiales y construcción
Cuerpo: aleación de aluminio (estándar). Ventana de inspección: vidrio Pyrex. Suministrado con junta. Versión en latón disponible a petición. Rango de temperatura: -20°C a +200°C. Presión recomendada: 3 bar. Tratamiento de anodizado disponible bajo pedido.

Ficha técnica - GAS ISO 228
TIPO | CODIGO | ROSCA | f | t | v | e | PESO (g)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127

Ficha técnica - MÉTRICO MB
TIPO | CODIGO | ROSCA | f | t | v | e | PESO (g)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |

Notas
* El artículo TLAX1G - TLAX 1/4" se suministra sin estrella de contraste.
* El artículo TLAX1M - TLAX 14 x 1.5 se suministra sin estrella de contraste.

Características / especificaciones técnicas

• Modelo: TLAX
• Tipo: Indicador de nivel visual con vidrio Pyrex
• Material del cuerpo: aleación de aluminio (estándar); latón bajo pedido
• Ventana de inspección: vidrio Pyrex
• Rango de temperatura: -20°C a +200°C (máx.)
• Presión de trabajo recomendada: 3 bar
• Acabado: anodizado disponible bajo pedido
• Opciones de rosca: GAS ISO 228 y métrico MB (ver tablas técnicas arriba)
• Ciertos modelos pequeños (TLAX1G, TLAX1M) se suministran sin estrella de contraste
