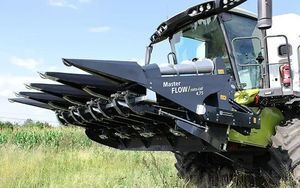

Cabezal de cosecha de maíz Master FLOW 5-75

rígidocon ajuste hidráulicoplegable

Visión general
MasterFlow es un cabezal para maíz diseñado para cosechas de alto rendimiento. Incorpora rotores largos, diseño de secciones antiobstrucción y un roto-cut que corta tallos a 25 m/s. Anchuras de trabajo: 4–12 hileras en bastidor rígido y 6–12 hileras en bastidor plegable; anchos de divisor disponibles 70 o 75 cm.

Sistema – roto-cut
El roto-cut se acciona directamente desde la caja de transmisión de la cosechadora y puede activarse/desactivarse con llave. Emplea cuchillas revestidas de carburo de tungsteno 60 HRC (opciones de 2 o 3 hojas) ubicadas bajo la caja principal para reducir riesgo de colisión y desgaste. Velocidad de corte en punta de hoja: 25 m/s.

Cajas de cambios en carcasa de fundición
Los engranajes cónicos funcionan en baño de aceite con ruedas dentadas en acero al carbono endurecido a 50 HRC, alojados en carcasas de fundición diseñadas para cargas elevadas, garantizando larga vida útil.

Larga vida útil de los elementos de trabajo
Los componentes de las secciones de despojamiento están fabricados con materiales resistentes al desgaste y recubiertos con carburo de tungsteno (>60 HRC). Las cuchillas son reversibles para prolongar su uso; los contracuchillos son ajustables para evitar enredos y trabajar en condiciones húmedas o con malezas. Vida útil típica: hasta 200 ha por hilera.

Secciones de trabajo largas
Los cabezales utilizan rotores largos (longitud total 680 mm) y una velocidad de entrada en la caja de 620 rpm para permitir velocidades de trabajo hasta 12 km/h minimizando pérdidas de grano.

Ajuste de las placas del stripper
El sistema de ajuste central permite modificar la apertura de las placas desde la cabina (actuador hidráulico o eléctrico según la cosechadora). Las secciones individuales se pueden calibrar manualmente mediante tornillos. Las cadenas funcionan sobre ruedas dentadas de gran diámetro para mantenerlas próximas a la apertura y evitar el corte de mazorcas.

Universalidad
Los cabezales MasterFlow pueden montarse en una amplia gama de cosechadoras mediante marcos de montaje, acoplamientos hidráulicos y reducciones de caja adecuados. El ajuste de inclinación y del marco permite seleccionar el ángulo de trabajo óptimo.

Divisores de cultivo
Las cubiertas de hilera y divisores están hechas de plástico flexible y ligero para minimizar pérdidas de cultivo y reducir la masa de la máquina; anchos de divisor seleccionables para 70 o 75 cm.

Espirales laterales
Las espirales laterales cónicas estándar garantizan el manejo del maíz tumbado: simples, ligeras y eficientes en cultivos dañados.

Transmisión de accionamiento
Bastidor rígido: transmisión externa mediante cajas angulares de fundición y ejes PTO. Bastidor plegable: transmisión interna por cadena y acoplamientos trapezoidales centrales; accionamiento desde la cabina. Un embrague de fricción central protege la máquina frente a atascos repentinos y permite mayores velocidades de trabajo.

Tensores activos de cadena
Las cadenas se tensan automáticamente mediante muelles internos para un funcionamiento correcto; la extracción y sustitución de cadenas se simplifica con un desbloqueo mediante un solo tornillo.

Especificaciones técnicas

• Nombre del modelo: MasterFlow
• Modelos/variantes disponibles: 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
• Longitud total del rotor: 680 mm
• Velocidad de entrada de la caja: 620 rpm
• Velocidad máxima de trabajo: hasta 12 km/h
• Velocidad del roto-cut: 25 m/s (punta de la cuchilla)
• Dureza del recubrimiento de las cuchillas: carburo de tungsteno, 60 HRC
• Número de cuchillas: 2 o 3
• Anchos de trabajo: 4 a 12 hileras (chasis rígido), 6 a 12 hileras (chasis plegable)
• Espaciado entre hileras: 75 cm (opciones 70 o 75 cm)
• Peso por modelo: 1600–3000 kg
• Compatibilidad de potencia de cosechadora: 120–350 (según variante)
• Ajuste de apertura: sistema central hidráulico o eléctrico; calibración manual posible
• Construcción de cajas: carcasas de fundición; cajas cónicas en baño de aceite con engranajes en acero (50 HRC)
• Vida útil de elementos: hasta 200 ha por hilera; cuchillas reversibles
• Protección de transmisión: embrague de fricción central
• Intervalo de servicio: 12 h
