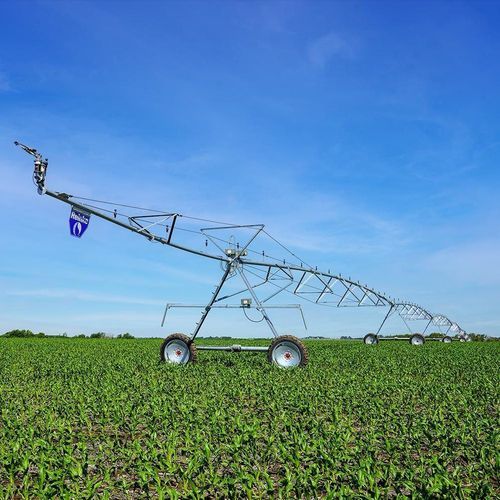

Pivote de riego centrales Electrogator® 3

sobre ruedas

Visión general
El E3™ (Electrogator® 3) es un sistema de riego por pivote central concebido para ofrecer operación estable, fiable y una instalación adaptable. Su diseño de bastidor abierto permite su retrofit en sistemas de riego existentes y utiliza una pata de torre en canal C como base. Los rodamientos patentados sin mantenimiento proporcionan capacidad de sujeción y vida útil prolongada sin engrasado.

Características principales

• Diseño de bastidor abierto para flexibilidad de retrofitting y base de torre en canal C.
• Rodamientos sin mantenimiento para reducir las labores de mantenimiento.
• Espaciado uniforme de acopladores para cobertura homogénea y mejor seguimiento (disponible en intervalos de 30" o 60").
• Sellos V-ring que protegen frente a la exposición UV y ayudan a preservar el caudal.
• Sistema de cercha ReinLock™ con cubo anti-encorvamiento de 5 puntos y retención por un solo tornillo para mantener la corona de la sección y la transferencia de esfuerzos.
• Múltiples opciones de transmisión para distintos suelos y terrenos: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Capacidad de monitorización y control remoto compatible con sistemas remotos Reinke.

Información del producto — Centro pivote
El diseño de bastidor abierto del E3 facilita el retrofit en muchas configuraciones de riego. La pata de torre en canal C proporciona una base resistente. Los rodamientos patentados sin mantenimiento resisten altas fuerzas de rotación, ofreciendo una fuerte capacidad de sujeción y un rendimiento duradero sin engrasado periódico.

Información del producto — Tramos
El espaciado uniforme de acopladores en todo el sistema produce una cobertura consistente y un mejor seguimiento independientemente de las combinaciones de tramos. Opciones de espaciado de salidas de tramo: 30" o 60". Los sellos V-ring líderes en la industria protegen las áreas de sellado frente a la radiación UV y ayudan a mantener el flujo. El sistema ReinLock™ utiliza un cubo anti-encorvamiento de 5 puntos con un solo tornillo para conservar la corona de la sección y transferir esfuerzos eficazmente.

Información del producto — Final del sistema
Los brazos finales emplean un diseño de cercha invertida para una cobertura adaptable; los extremos de varilla atornillados permiten ajustar el despeje según los requisitos del campo. El Electronic Swing Arm Corner patentado (ESAC®) proporciona riego en esquinas con longitudes disponibles (por ejemplo, 290' y 330') para optimizar la cobertura en ángulos y minimizar el riego por exceso o por defecto.

Información del producto — Torres y elementos estructurales
El sistema incluye rigidizadores de torre (tubo de acero bañado en caliente de 3") compatibles extremo con extremo, opciones de torre de una sola pata para reducir daños a los cultivos, uniones mejoradas de gancho/ receptor superior de torre compatibles con las barras de cercha ReinLock, y la caja de engranajes Blue Reinke 10/16 Wheel Gearbox con garantía ampliada. Los motores con engranajes centrales usan acero de alta resistencia, conexiones eléctricas totalmente cerradas y engranajes helicoidales para operación fiable en terrenos irregulares.

Qué esperar (implementación y mantenimiento)

• Soporte para diseño y configuración del sistema disponible a través de distribuidores locales certificados para adaptar la cobertura a la forma de la parcela y maximizar la superficie irrigada.
• Los sistemas fabricados en fábrica son entregados e instalados por distribuidores.
• El mantenimiento se simplifica con rodamientos sin mantenimiento y sellos V-ring protegidos; las revisiones periódicas incluyen invernaje, inspección de componentes mecánicos por desgaste y la presión/alineación de los neumáticos.

Especificaciones técnicas

• Puntos de pivot: 6", 8" (rodamiento sin mantenimiento), 10"
• Longitud máxima del sistema: 2,900'
• Diámetros de tubería: 6", 6 5/8"
• Materiales de tubería: Acero de alta resistencia, CN+
• Revestimientos de tubería: ReinCoat®, RedCoat™
• Longitudes de tramo (varía según tubería): 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Conexión de tramo: Hook & Receiver
• Espaciado de salidas de tramo: 30", 60"
• Porcentaje de pendiente de tramo: Hasta 23% (varía según longitud de tramo y kits de rendimiento)
• Longitudes de brazo: 10' a 110' en incrementos de 10'
• Engranajes de rueda: Servicio medio, serie 740; Reinke 10/16 WheelGear
• Neumáticos: 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Opciones de transmisión: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Alturas de torre: Low-Profile, Standard, Sugargator®, Supergator®
• Sistema de cercha: ReinLock™ Trussing System
• Barras de cercha: 5/8", 3/4", 13/16"
• Opciones de remolque: Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (nota: existen limitaciones de longitud máxima de máquina para ciertos paquetes de remolque)
• ESAC™ Swing Arm Corner: Disponible
• Wrap Span: Disponible
• Drop Span: Disponible
• Elementos destacados de longevidad: Juntas V-Ring (garantía 25 años), Manguera de unión de travesía (Boots) (garantía 10 años), fallos estructurales por corrosión cubiertos hasta 20 años para materiales listados; diversas garantías aplican a trenes de transmisión y componentes (ver especificaciones del fabricante).
