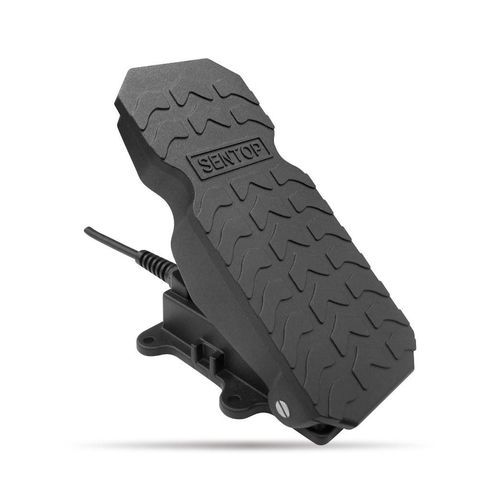

Pedal de control electrónico PHF8

industrialde montaje en suelopara carretilla elevadora

Producto
Pedal de suelo magnético PHF8 para detección de posición precisa en sistemas de control de vehículos y aplicaciones industriales. Sensor por efecto Hall (IC), disponible con salidas simples o redundantes y dispositivo kick-down opcional.

Características clave

• Tipo: efecto Hall (IC)
• Diseño: pedal de suelo
• Dispositivo kick-down disponible
• Salidas simples o dobles totalmente redundantes
• Salida CANopen (estándar)
• Grado de protección: IP65

Especificaciones generales

• Modelo: PHF8
• Ángulo de funcionamiento: aprox. 20°
• Fuerza de funcionamiento: aprox. 10–60 N
• Vida mecánica (pedal): 2.000.000 ciclos
• Vida mecánica (interruptor): 20.000.000 ciclos
• Temperatura de funcionamiento: -40℃ a +85℃
• Temperatura de almacenamiento: -40℃ a +85℃
• Vibración: 10–55 Hz, 98 m/s²
• Impacto: 294 m/s²
• Masa: aprox. 850 g
• Grado de protección: IP65

Especificaciones eléctricas (Efecto Hall)

• Tensión aplicada: 5 V ±10%
• Señal de salida: 0–5 V
• Consumo (sin carga): <16 mA
• Desviación de salida en extremos: <1% VCC
• Resistencia de carga: >100 kΩ
• Tolerancia de linealidad: ±3%
• Resolución: 4096 (12 bit)
• Tasa de actualización: 0,3 ms
• Resistencia de aislamiento: >1000 MΩ (500 VDC)
• Resistencia dieléctrica: 1 min (500 VAC)

Especificaciones eléctricas (Interruptor)

• Clasificación: 5 A / 30 VDC
• Vida eléctrica: 50.000 operaciones
• Vida mecánica: 20.000.000 operaciones
• Resistencia de aislamiento: >1000 MΩ (500 VDC)
• Resistencia dieléctrica: 1 min (1000 VAC)

Opciones

• Otras señales de salida: PWM, RS485
• Características eléctricas especiales y longitudes de cable personalizadas disponibles
• Conectores opcionales: DTM04-6P, AMP 174359-2

Aplicaciones

• Sistemas de control de vehículos (industriales y todoterreno)
• Maquinaria de construcción y manipulación de materiales
• Control industrial que requiere salidas redundantes o configurables
