Intercambiador de calor de acero inoxidable SCF

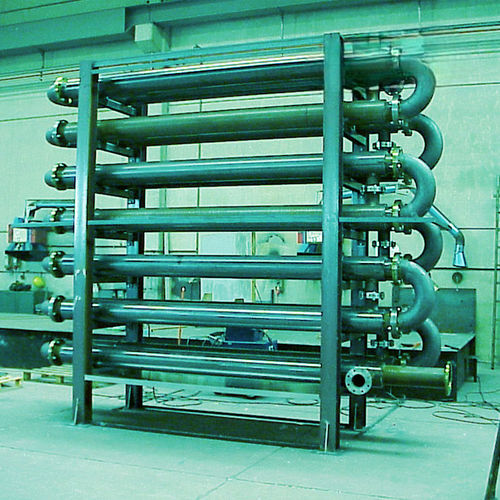

Descripción El intercambiador de calor SCF para lodos biológicos se instala para mantener una temperatura de digestor constante y evitar cambios térmicos bruscos superiores a 2–3 °C. Está formado por un conjunto de tubos concéntricos unidos mediante codos de 180°. Los lodos circulan por las tuberías internas mientras el agua circula externamente en contracorriente, actuando como volante térmico. La temperatura de entrada de los lodos es aproximadamente 30–32 °C y la de salida 37–40 °C. La velocidad de los lodos dentro del intercambiador es de aproximadamente 1,5 m/s. La capacidad máxima de intercambio térmico es de aproximadamente 22.500 kcal/m²·h. Válvulas de respiración y purga situadas en las secciones superior e inferior garantizan un funcionamiento eficiente. El intercambiador es completamente desmontable para facilitar las operaciones de limpieza interna. Construcción estándar en acero al carbono; bajo pedido puede suministrarse totalmente en acero inoxidable o en versión híbrida (tubos internos inox / tubos externos acero carbono).

Categoría / Tipología
LODOS / INTERCAMBIADOR DE CALOR

Puntos fuertes

• Alta eficiencia térmica
• Elevada capacidad de intercambio térmico
• Dimensiones totales reducidas

Características / especificaciones técnicas

• Modelo: SCF
• Función: mantener la temperatura del digestor; evitar variaciones térmicas súbitas > 2–3 °C
• Construcción: conjunto de tubos concéntricos con codos de 180°
• Disposición de flujo: lodos por el interior; agua externa en contracorriente
• Función de volante térmico proporcionada por el circuito de agua externo
• Temperatura de entrada de lodos: ~30–32 °C
• Temperatura de salida de lodos: ~37–40 °C
• Velocidad de lodos en el intercambiador: ~1,5 m/s
• Capacidad máxima de intercambio térmico: ~22.500 kcal/m²·h
• Válvulas de respiración y purga: situadas en las secciones superior e inferior para una operación eficiente
• Mantenimiento: totalmente desmontable para limpieza interna
• Material estándar: acero al carbono; opciones: acero inoxidable completo o híbrido (inox interno / acero carbono externo) bajo pedido
