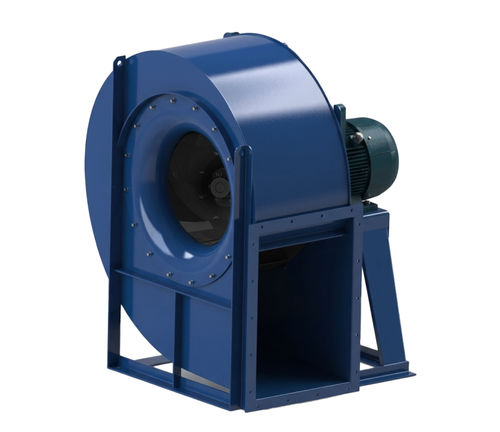

Ventilador centrífugo AERIS-P

para instalación agrícolapara criaderode extracción

Resumen

La serie AERIS-P es un ventilador centrífugo de media presión y simple aspiración diseñado para el manejo de aire limpio o ligeramente polvoriento en aplicaciones industriales y sistemas HVAC. Cuenta con carcasa en chapa de acero y un rodete de álabes inclinados hacia atrás, apto para funcionamiento continuo e integración en instalaciones de proceso y ventilación.

Características de diseño clave

• Configuración Sistema 4: rodete montado directamente sobre el eje del motor; motor apoyado en bancada rígida para mantener alineación permanente y máxima transmisión de potencia.
• Rodete a reacción (paleado hacia atrás) con perfil autolimpiante; equilibrado estática y dinámicamente para funcionamiento silencioso y eficiente.
• Pie delantero de apoyo suministrado para minimizar vibraciones (opcional hasta tamaño 500; estándar desde tamaño 560).
• Sistema de transmisión orientable en destino hasta tamaño 630; en tamaños 710–1000 la orientación se define en fábrica para garantizar la integridad del conjunto.

Aplicaciones

• Aspiración y transporte de aire limpio o ligeramente polvoriento
• Extracción localizada
• Cabinas de pintura
• Sistemas de climatización civil e industrial

Construcción y materiales

• Construcción estándar: acero al carbono (todas las partes ferrosas en chapa de acero).
• Hasta tamaño 630: unión por engatillado de alta precisión.
• Desde tamaño 630: construcción soldada de forma continua para mayor rigidez estructural.
• Acabado estándar: pintura industrial adecuada para entornos no agresivos.

Ejecuciones térmicas y especiales

• Ejecución estándar apta para manejo continuo de aire hasta 130 °C.
• Ejecuciones de alta temperatura disponibles con rodete refrigerado, selección de materiales y adaptaciones constructivas que permiten operación continua hasta 250 °C.
• Ejecuciones especiales disponibles: puertas de inspección, tapones de drenaje, carcasas estancas, aislamiento térmico, diseños antichispas y opciones de motores ATEX.

Opciones de personalización

• Materiales especiales: acero inoxidable (AISI 304 / 316), acero Corten, Hardox para mayor resistencia a la abrasión.
• Protecciones superficiales: pintura resistente al calor, galvanizado en caliente, recubrimientos C4 / C5 para ambientes salinos o agresivos.
• Otras opciones: versiones de alta temperatura, puertas de inspección, tapones de drenaje, carcasas estancas, aislamiento térmico, diseños antichispas, motores certificados ATEX.

Motorización y eficiencia

• Equipado con motores TEFC (totalmente cerrados con ventilador de refrigeración) adecuados para entornos industriales exigentes.
• Cumplimiento ErP: IE2 por debajo de 0,75 kW; IE3 estándar entre 0,75 kW y 55 kW; IE4 disponible a partir de 75 kW.

Características / especificaciones técnicas

• Tipo: Ventilador centrífugo de media presión y simple aspiración (serie AERIS / AERIS-P).
• Carcasa y rodete: construcción en chapa de acero (estándar).
• Tipo de rodete: álabes hacia atrás (reacción) con perfil autolimpiante; equilibrado estática y dinámicamente.
• Configuración: Sistema 4 — rodete en eje motor; motor sobre bancada rígida.
• Control de vibraciones: pie delantero de apoyo (opcional en tamaños pequeños).
• Transmisión: orientable en destino hasta 630; 710–1000 orientación en fábrica.
• Métodos de construcción: engatillado hasta 630; soldadura continua desde 630 en adelante.
• Rango térmico: estándar hasta 130 °C; variantes alta temperatura hasta 250 °C con medidas de diseño específicas.
• Acabado estándar: pintura industrial para ambientes no agresivos.
• Materiales disponibles: acero al carbono (estándar), inoxidable AISI 304 / 316, Corten, Hardox.
• Opciones de protección: pintura resistente al calor, galvanizado en caliente, recubrimientos C4 / C5.
• Ejecuciones/accesorios especiales: puertas de inspección, tapones de drenaje, carcasas estancas, aislamiento térmico, diseños antichispas, motores ATEX.
• Motores: TEFC; clases ErP IE2 / IE3 / IE4 según rango de potencia.
• Usos típicos: aspiración de aire, extracción local, cabinas de pintura, HVAC civil e industrial, ventilación de planta.
