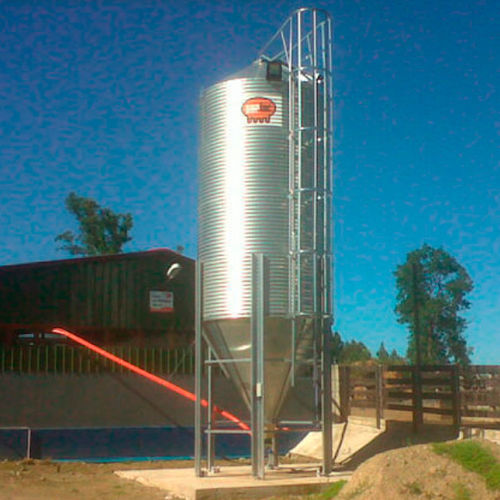

Silo para la alimentación animal

de acero galvanizadocon tolvade exterior

Resumen
Silo modular para almacenamiento y descarga controlada de pienso en instalaciones ganaderas. Diámetros y trémulas configurables según requisitos del proyecto. Cálculos estructurales disponibles según Eurocódigo o normativas equivalentes.

Aplicaciones y adaptabilidad
Adecuado para explotaciones y naves de ganado para almacenamiento en masa de piensos compuestos, cereales y concentrados. Diseño y capacidad adaptados al emplazamiento; diversas configuraciones de descarga y distribución disponibles.

Características principales

• Diámetros disponibles: 1.80 m, 2.10 m, 2.55 m, 2.75 m, 3.20 m, 3.80 m
• Capacidades: desde 4 m³ hasta 86 m³
• Aceros principales: S450GD (cilindro); piezas de techo S280GD según especificación
• Galvanizado: Z600 g/m² típico; opciones HDG para piezas concretas

Componentes estándar y techo
El suministro estándar incluye sectores de techo trapezoidal, tapas semiautomáticas, bocas de carga, sectores de tolva, virolas, estructura inferior, patas (perfil omega) y arriostramientos según configuración seleccionada.

Diseño y notas técnicas

• Refuerzos inferiores y conexiones reforzadas para un comportamiento estructural óptimo
• Sectores fabricados con bordes conformados para un montaje preciso
• Inclinación de techo típica: 30º (sectores trapezoidales)
• Junta de presión disponible para carga neumática para minimizar emisiones de polvo

Opciones de carga y descarga
Configuración con sistemas de carga neumática, bocas de carga, salidas de tolva con 45º/60º/67º, collares de descarga y compuertas (manuales, eléctricas, neumáticas o doble actuación). Disponibles sistemas de descarga lateral, tornillos rastrillo y estructuras de entrega.

Accesorios y sistemas adicionales

• Pasarelas y barandillas de techo, tapas semiautomáticas, bocas de carga
• Indicadores y sensores de nivel (rotativo, pendular, capacitivo), sistemas de ventilación (ventiladores, respiraderos, canaletas)
• Aireación de tolva, escaleras y plataformas de acceso, opciones de anclaje y tornillería (ZiNi, HDG)
• Equipos de dosificación y distribución: sinfines flexibles, sistemas de cadena, cabezales de distribución

Componentes mostrados

• Sector de techo trapezoidal (acero)
• Boca de carga (DC04; galvanizado HDG)
• Tapa semiautomática (S280GD; Z600; espesor típico e = 2 mm)
• Sectores de tolva incl. 45º / 60º / 67º; colar de descarga Ø 445 mm a 900 mm
• Virolas / viroles (S450GD; Z600; espesor típico e = 0.8–1 mm)
• Estructura inferior y patas (patas perfil omega; arriostramiento con pilares en U conformados en frío; placas de anclaje)

Notas
Los espesores, tratamientos y detalles de diseño varían según modelo y capacidad seleccionados; los cálculos estructurales pueden ser realizados conforme a Eurocódigo EN o normas locales equivalentes.

Especificaciones técnicas

• Material (cilindro / sectores): Acero S450GD (EN 10346:2015)
• Galvanización: Z600 (según EN 10346:2015)
• Resistencia a rotura (ej.): 510 N/mm² (S450GD)
• Límite elástico (ej.): 450 N/mm² (S450GD)
• Espesores ejemplo: sectores cilindro e = 1 mm; virolas e = 0.8–1 mm
• Sectores de techo ejemplo: S450GD / S280GD; pendiente 30º
• Boca de carga: DC04 (EN 10039); galvanizado HDG; e = 3 mm (ej.)
• Tapa semiautomática: S280GD; Z600; e = 2 mm
• Incl. tolva: 45º, 60º, 67º
• Diámetros disponibles: 1.80 m, 2.10 m, 2.55 m, 2.75 m, 3.20 m, 3.80 m
• Capacidad: 4 m³ hasta 86 m³
• Fijaciones y recubrimientos: tornillería galvanizada; opciones ZiNi; calidad estándar tornillería 8.8
• Opciones: aireación, sensores de nivel, sistemas anti-avalanchas, opciones ATEX para monitorización de temperatura
