Hidrómetro de riego de hierro fundido U2C series

Resumen del producto

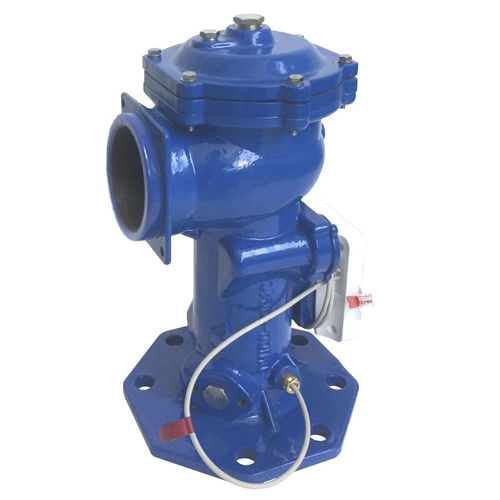

El contador de agua ultrasónico de doble cámara Hydroval U2C (línea IDROMEMBRANA®) es un caudalímetro hidráulico automático de diafragma diseñado para riego agrícola y jardinería. Integra un medidor de caudal ultrasónico con salida de impulsos para la medición de caudales instantáneos y volúmenes totales, y opera a bajas presiones con necesidades de mantenimiento reducidas.

Ventajas clave

• Instalación simplificada en redes de riego
• Mantenimiento reducido por la medición ultrasónica no intrusiva
• Larga vida útil en campo abierto
• Relación coste/rendimiento adecuada para instalaciones agrícolas

Principio de funcionamiento

• Apertura, cierre y regulación del caudal principal se accionan mediante la presión de agua disponible en la tubería (no se requiere fuente de energía externa)
• El control y la regulación actúan de forma automática sobre el caudal principal mediante circuitos de control hidráulicos
• La válvula modula el flujo mediante un diafragma elástico e impermeable que se adapta al asiento de la válvula para garantizar estanqueidad

Diseño y durabilidad
La geometría del diafragma y el alto perfil hidrodinámico del cuerpo de hierro fundido permiten un mayor paso de agua y reducen las pérdidas de carga respecto a otras tipologías de válvulas. El cierre por diafragma proporciona una sección libre que no obstaculiza el paso de sólidos en el flujo. Las superficies internas y externas están protegidas por un recubrimiento especial epoxi-poliéster contra la corrosión. Los cuerpos básicos pueden equiparse con distintas opciones de control para adaptarse a las condiciones de los sistemas de riego.

Especificaciones técnicas

• Producto: Hydroval U2C — contador de agua ultrasónico de doble cámara
• Línea de producto: IDROMEMBRANA®
• Tipo de válvula / denominación técnica: Diafragma automático hidráulico
• Material del cuerpo: hierro fundido (GGG40 / EN-GJS-400)
• Tapa y obturador: GGG40 (EN-GJS-400)
• Eje de accionamiento: AISI 304
• Diafragma: NR 60 Sh reforzado (otras formulaciones bajo pedido)
• Juntas: Vulkolan (otras formulaciones bajo pedido)
• Presión máxima admisible: 16 bar
• Limitador antimanipulación integrado
• Modelo de contador ultrasónico: UWM Ultrasonic
  • Relación R80
  • Resolución 0,01 m3
  • Salida de impulsos cada 0,001 – 1 m3
  • Pantalla electrónica de 8 dígitos
• Opciones de control: control hidráulico remoto; electroválvula; reducción de presión; mantenimiento de presión; alivio de presión; combinaciones de las anteriores
• Aplicaciones previstas: riego agrícola y jardinería
• Documentación disponible: ficha técnica (PDF)
• Normativa: conforme a ISO 16399:2014
