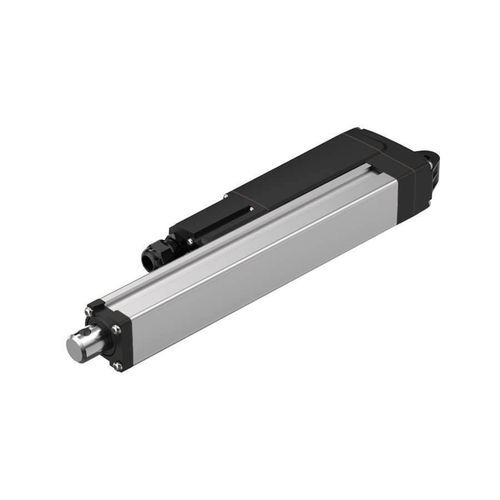

Cilindro para tractor MA4

para vehículo agrícolapara pulverizadorpara cosechadora-trilladora

Descripción general La serie MA4 de TiMOTION es un actuador lineal eléctrico compacto diseñado para instalaciones con espacio limitado y para operación en ambientes exigentes. La gama incluye MA4-N (Normal), MA4-T (T-Smart con PCBA integrada) y MA4-S (Small); MA4-S puede reducir la longitud retraída hasta aproximadamente un 70% bajo determinadas condiciones de carrera, útil en espacios extremadamente reducidos.

Características principales

• Carga máxima: 2.500 N (empujar/tirar)
• Carrera: 25–1000 mm
• Velocidades: hasta 43,1 mm/s sin carga; 5,1 mm/s a carga máxima (según configuración)
• Longitud retraída: ≥ 215 mm (MA4-N/-T); ≥ 152 mm (MA4-S) según opciones
• Protección: IP69K (estático)
• Tensión: 12/24 V CC (opción interruptor térmico disponible)
• Temperatura de funcionamiento: -40 °C a +85 °C (rendimiento completo típicamente +5 °C a +45 °C)
• Señales: potenciómetro mecánico; sensor Hall ×2; salidas a PCBA integrada (T-Smart)
• Protocolos: SAE J1939, Modbus RTU (con opciones T-Smart/BUS)

Variantes y opciones MA4-N (Normal), MA4-T (T-Smart) y MA4-S (Small). Opciones: múltiples salidas de cable y tipos de conector (p. ej. T = 1+1: prensaestopas + Molex 6P), accionamiento manual, interruptor térmico, configuraciones de fin de carrera y control BUS.

Dimensiones y conectores (notas) La longitud retraída y las dimensiones totales dependen de la carrera elegida, los accesorios finales y la configuración de cable/conector; consultar los diagramas del producto para medidas exactas. T = 1+1 indica un cable con prensaestopas más conector Molex 6P en los diagramas.

Aplicaciones

• Maquinaria agrícola: tractores, cosechadoras, pulverizadores, empacadoras
• Vehículos y equipos industriales: AGV/AMR, manipulación de materiales
• Cortacéspedes y equipos exteriores
• Sistemas comerciales e industriales que requieren actuación lineal compacta y resistente a la intemperie

Especificaciones técnicas

• Serie: MA4 (MA4-N, MA4-T, MA4-S)
• Empuje/tirado máximo: hasta 2.500 N
• Carrera: 25–1000 mm
• Velocidades: 43,1 mm/s sin carga; 5,1 mm/s a carga máxima
• Longitud retraída indicativa: ≥152–215 mm según versión/opciones
• IP: IP69K (estático)
• Tensión: 12/24 V CC
• Temperatura de funcionamiento: -40 °C a +85 °C
• Señales y protocolos: potenciómetro, sensores Hall, salidas T-Smart; SAE J1939, Modbus RTU
