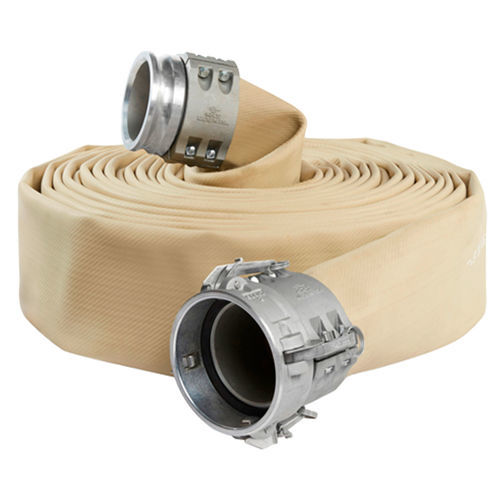

Tubo flexible Oroflex Oil

de suministroimpelentede poliuretano

Tipo de producto
Manguera plana extruida de TPU para descarga y transporte de combustible y aceite.

Características principales

• Diseñada específicamente para transporte y descarga de combustible y aceite
• Construcción TPU flexible y sin fugas, apta para exposición prolongada a UV y ozono
• Completamente antiestática: cuatro conductores de puesta a tierra entretejidos
• Tamaños 2", 3", 4" y 6" cumplen MIL-PRF-370 tipo C (tamaños seleccionados)

Aplicaciones
Recomendada para operaciones de descarga de combustible y aceite en refinerías, operaciones marítimas y offshore, plantas químicas e instalaciones militares. Usos típicos: descarga barco-a-tierra, repostaje barco-a-barco, descarga/carga a granel, transferencia tanque a tanque, reabastecimiento de aeronaves, traslado en agua salobre y de mar, entrega de combustible a domicilio.

Construcción
Hilo sintético circular 100 % alta tenacidad, completamente encapsulado por poliuretano termoplástico (TPU) extruido a través del tejido, formando una construcción homogénea sin adhesivos. Incluye cuatro cables eléctricos protegidos por una lámina trenzada de poliéster para disipar cargas estáticas. La construcción evita corrosión e incrustaciones y ofrece alta resistencia a la abrasión y al corte. Facilita manejo, almacenamiento y transporte. Elongación máxima de la manguera 2% y expansión máxima 10%.

Propiedades del revestimiento

• Resistencia máxima a la tracción del revestimiento: mínimo 5.800 psi (40 MPa)
• Alargamiento máximo del revestimiento: mínimo 500%

Resistencia a la abrasión
El TPU ofrece alta resistencia a la abrasión en condiciones prácticas, alargando la vida útil cuando la abrasión es el factor principal.

Rango de temperatura de servicio
De -58ºF (-50ºC) a 150ºF (65ºC), con picos hasta 175ºF (80ºC). Versiones especiales para temperaturas superiores o inferiores disponibles bajo pedido.

Resistencia al ozono
No presenta signos visibles de agrietamiento por ozono. Excelente resistencia a la intemperie y a los rayos UV.

Resistencia química
La exposición al agua de mar y a la contaminación por la mayoría de sustancias químicas, hidrocarburos, aceites y grasas no afecta el rendimiento a corto ni largo plazo. Existe una tabla de resistencia química y datos específicos disponibles a solicitud.

Acoplamientos
Suministrado según petición del comprador: Camlock, Victaulic, Storz, etc. La manguera debe conectarse a acoplamientos conductivos y estar correctamente conectada a tierra durante la transferencia de combustibles; los cuatro cables eléctricos deben estar conectados eléctricamente a los acoplamientos.

Propiedades físicas
Número de pieza | Diámetro interior nominal (mm / pulg) | Espesor de pared (mm / pulg) | Presión de trabajo (bar / psi) | Presión de rotura (bar / psi) | Resistencia a la tracción (kg / lb) | Peso nominal (kg/m / lb/pie)
F558504A | 52 mm / 2" | 1,9 mm / 0,08" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,39 kg/m / 0,26 lb/ft
F558506A | 65 mm / 2 1/2" | 2,2 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 5.200 kg / 11.500 lb | 0,52 kg/m / 0,35 lb/ft
F558509A | 76 mm / 3" | 2,3 mm / 0,09" | 10,5 bar / 150 psi | 42 bar / 600 psi | 7.400 kg / 16.000 lb | 0,64 kg/m / 0,43 lb/ft
F558511A | 90 mm / 3 1/2" | 2,6 mm / 0,10" | 10,5 bar / 150 psi | 42 bar / 600 psi | 6.800 kg / 15.000 lb | 0,85 kg/m / 0,57 lb/ft
F558510A | 102 mm / 4" | 2,7 mm / 0,11" | 10,5 bar / 150 psi | 42 bar / 600 psi | 9.400 kg / 20.000 lb | 1,00 kg/m / 0,67 lb/ft
F558512A | 152 mm / 6" | 3,2 mm / 0,13" | 10,5 bar / 150 psi | 42 bar / 600 psi | 17.700 kg / 39.000 lb | 1,75 kg/m / 1,1 lb/ft

* Presión máxima de trabajo para fuel oil con factor de seguridad 4:1. La presión máxima del conjunto está determinada por el elemento de menor capacidad (manguera o acople).

Las mangueras OROFLEX OIL se suministran bajo pedido mínimo. El diámetro real puede diferir ligeramente del nominal para asegurar el montaje correcto con los acoplamientos.

Características / especificaciones técnicas

• Nombre del producto: Oroflex Oil
• Marca fabricante: TIPSA
• Material de la manguera: poliuretano termoplástico (TPU) extruido a través de tejido sintético 100 % de alta tenacidad
• Construcción antiestática: 4 conductores de puesta a tierra con protección de poliéster trenzado
• Diámetros nominales disponibles: 52 mm (2") a 152 mm (6")
• Grosor de pared: aprox. 1,9 mm a 3,2 mm según tamaño
• Presión de trabajo: 10,5 bar (150 psi) para los tamaños listados
• Presión de rotura: 42 bar (600 psi)
• Resistencia última del revestimiento: mínimo 5.800 psi (40 MPa)
• Alargamiento del revestimiento: mínimo 500%
• Elongación máxima de la manguera: 2 %; expansión máxima: 10 %
• Longitudes estándar: 100 m y 200 m; longitudes especiales bajo pedido
• Conformidad: tamaños seleccionados conformes a MIL-PRF-370 tipo C
• Opciones de acoplamientos: Camlock, Victaulic, Storz; usar acoplamientos conductivos y garantizar puesta a tierra
