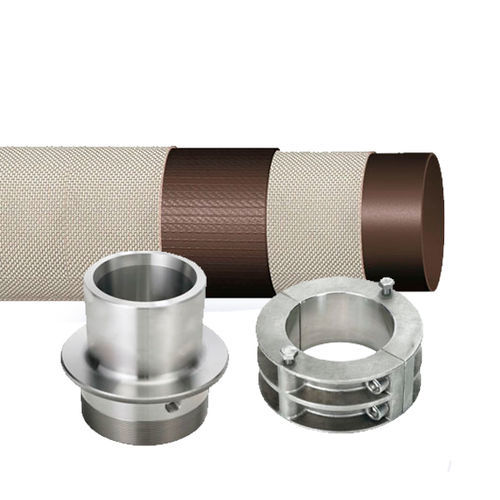

Tubo flexible Oroflex Pro

impelentede suministrode caucho

Resumen
Oroflex Pro es una manguera flexible de subida para pozos en caucho con doble refuerzo textil de poliéster, diseñada para la instalación de bombas sumergibles, pozos y trasvase de agua. Longitud estándar disponible hasta 200 metros (corte a medida). Rango de temperatura de funcionamiento: -20°C a +80°C.

Características principales

• Construcción en caucho flexible con doble refuerzo textil de poliéster
• Diseñada para instalación de bombas sumergibles, aplicaciones de pozo y trasvase de agua
• Disponibilidad de diámetros desde 2" hasta 8" con diferentes clasificaciones de presión
• Longitudes estándar hasta 200 m; opción de corte a medida
• Temperatura de trabajo: -20°C a +80°C

Artículos y dimensiones (Artículo / Código / Ø (pulg.) / PS (bar) / Profundidad máx. (m))
Artículo | Código | Ø (pulgadas) | PS (bar) | Profundidad máxima (m)
F231000A | 1901 | 2" | 30 | 300
F231000A* | 1901R | 2" | 40 | 350
F559108A | 1902 | 3" | 25 | 250
F559108A* | 1902R | 3" | 40 | 350
F551693A | 1903 | 4" | 21 | 200
F551729A | 1904 | 5" | 21 | 200
F551730A | 1905 | 6" | 21 | 200
F551731A | 1910 | 8" | 16 | 150

Sistemas de conexión Oroflex Pro
Acoplamiento cónico desmontable en acero inoxidable 316
Artículo | Código | Ø | Descripción
C655032 | 2PCF | 2" | TERM PR CSV GAS Ø2" WITH FUSE
C653000 | 2PC | 2" | TERM PR SSV GAS Ø2" WITH PLUG
C654264 | 3PCF | 3" | TERM PR CSV GAS Ø3" WITH FUSE
C653010 | 3PC | 3" | TERM PR SSV GAS Ø3" WITH PLUG
C654824 | 4PCF | 4" | TERM PR CSV FUS GAS Ø4" WITH FUSE
C654825 | 4PCT | 4" | TERM PR CSV FUS GAS Ø4" WITH PLUG
C655020 | 5PCF | 5" | TERM PR CSV FUS GAS Ø5" WITH FUSE
C652312 | 5PCT | 5" | TERM PR CSV TAP GAS Ø5" WITH PLUG
C655121 | 6PCF | 6" | NEW OROFLEX WELL TERM FUS GAS Ø6" WITH FUSE
C655122 | 6PCT | 6" | NEW OROFLEX WELL TERM TAP GAS Ø6" WITH PLUG
C650080 | 5306F | 6" | TERM PR CSV FUS GAS Ø6" Max. 100 Mt. WITH FUSE
C653060 | 5306 | 6" | TERM PR CSV TAP GAS Ø6" Max. 100 Mt. WITH PLUG
C655103 | 8PCF | 8" | TERM PR CSV FUS NPT Ø8" WITH FUSE
C655104 | 8PCT | 8" | TERM PR CSV TAP NPT Ø8" WITH PLUG

Terminales de hierro galvanizado con brida
Artículo | Código | Ø | Descripción
C653802 | 5379 | 2" | OROFLEX WELL A.G.PLET/SOLD HIL.2"
C653800 | 5380 | 3" | OROFLEX WELL A.G.PLET/SOLD HIL.3"
C653810 | 5381 | 4" | OROFLEX WELL A.G.PLET/SOLD HIL 4"
C653820 | 5382 | 5" | OROFLEX WELL A.G.PLET/SOLD HIL 5"
C653829 | 5383 | 6" | OROFLEX WELL SS PLET/SOLD HIL 6"

Terminales de hierro galvanizado con rosca exterior
Artículo | Código | Ø | Descripción
C653700 | 5370 | 2" | OROFLEX WELL A.G.THREAD HIL 2"
C653710 | 5371 | 3" | OROFLEX WELL A.G.THREAD HIL 3"
C653720 | 5372 | 4" | OROFLEX WELL A.G.THREAD HIL 4"
C653730 | 5373 | 5" | OROFLEX WELL A.G.THREAD HIL 5"
C675270 | 75270 | 6" | OROFLEX WELL A.G.THREAD HIL 6"

Empalme cónico desmontable inox 316
Artículo | Código | Ø | Descripción
C653400 | 2PCE | 2" | TERM PR EMPALME Ø2"
C653410 | 3PCE | 3" | TERM PR EMPALME Ø3"
C653420 | 4PCE | 4" | TERM PR EMPALME Ø4"
C653430 | 5PCE | 5" | TERM PR EMPALME Ø5"
– | 6PCE | 6" | TERM PR EMPALME Ø6"

Otros productos relacionados

• Componentes de instalación
• Oroflex Well System (manguera flexible PU para pozo, certificada para agua potable cuando aplique)
• Accesorios Oroflex Well/Pro System

Especificaciones técnicas

• Nombre del producto: Oroflex Pro System
• Denominación: Oroflex Pro
• Marca: TIPSA / OROFLEX
• Construcción: Manguera de caucho flexible con doble refuerzo textil de poliéster
• Aplicación: Instalación de bombas sumergibles, pozos y trasvase de agua
• Longitud estándar: Hasta 200 m; corte a medida
• Temperatura de funcionamiento: -20°C a +80°C
• Diámetros y presiones típicas (Ø / PS / Profundidad máx.): 2" / 30–40 bar / 300–350 m; 3" / 25–40 bar / 250–350 m; 4" / 21 bar / 200 m; 5" / 21 bar / 200 m; 6" / 21 bar / 200 m; 8" / 16 bar / 150 m
• Opciones de conexión: Acoplamientos cónicos desmontables en inox 316, empalmes cónicos desmontables inox, terminales de hierro galvanizado con brida o con rosca exterior (múltiples códigos disponibles)
• Artículos/códigos típicos: consultar tablas anteriores para la lista completa de referencias, tamaños y descripciones
