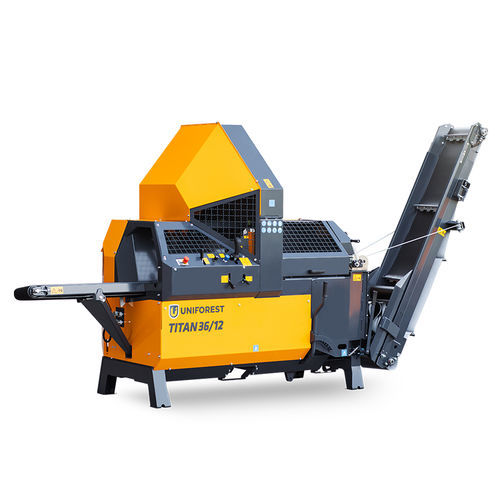

Combinado sierra-rajadora con sierra circular TITAN 36/12

de arrastrecon transportador de cintade toma de fuerza

Descripción general
El TITAN 36/12 es la procesadora de leña más compacta y rápida de la gama TITAN, diseñada para alta productividad con un diseño compacto. Disponible en versión remolcada con motor de gasolina para plena movilidad. Una sierra circular de 850 mm con punta de carburo corta troncos de hasta 360 mm de diámetro; fuerza de hendido estándar 10 t (12,5 t opcional) y BOOMSPEED adapta automáticamente la velocidad del cilindro, ciclo típico de hendido de 2,2 s.

Acerca de la máquina
Compacta, rápida y versátil, la TITAN 36/12 combina control mecánico-hidráulico con un diseño orientado al operario. Diferentes opciones de accionamiento (PTO, PTO + motor eléctrico, motor de gasolina) permiten uso con tractor, suministro eléctrico o motor independiente; la versión remolcada facilita el transporte y la operación in situ.

Equipo estándar

• BOOMSPEED
• Sierra circular 850 mm (puntas de carburo)
• Fuerza de hendido 10 t (estándar)
• Transportador telescópico de salida de 5 m
• Desplazamiento hidráulico de la banda transportadora izquierda–derecha ±15°
• Recorrido parcial del cilindro de hendido (semi recorrido)
• Cuchilla de hendido 2/4, 2/6 o 2/8
• Palanca de desacoplamiento de transmisión de la sierra circular

Equipo opcional

• Aumento de fuerza de hendido hasta 12,5 t
• Cuchilla 2/10 (para maderas más blandas)
• Solapa para la última leña
• Rodillo de alimentación agresivo
• Plataforma elevadora integrada
• Enfriador de aceite

Características clave y componentes
La máquina dispone de una sierra circular de 850 mm con punta de carburo, resistente a materiales extraños y diseñada para corte rápido. El avance de la sierra y la velocidad de corte se controlan hidráulicamente. BOOMSPEED utiliza cilindros de doble pistón para dos velocidades de movimiento: una velocidad de trabajo para maderas resistentes y una velocidad aumentada para pasadas de baja resistencia, reduciendo el ciclo de hendido hasta un 40%.

Componentes destacados (puntos de la ficha producto)

• Cinta de alimentación — alimentación suave y controlada de los troncos hacia la máquina
• Estabilizador hidráulico del tronco — sujeta el tronco para un corte preciso
• Diámetro de corte hasta 360 mm (posible gracias a la hoja de 850 mm)
• Amortiguadores para la caída controlada de las piezas cortadas hacia el canal de hendido
• Fuerza de hendido 10 t estándar (aumento opcional a 12,5 t)
• Opciones de cuchilla de hendido versátiles (2/4, 2/6, 2/8 estándar; 2/10 opcional)
• Activación de medio recorrido del cilindro de hendido para troncos cortos
• Rodillo de alimentación agresivo (opcional) para mejor agarre
• Solapa para la última pieza (opcional) para evitar el vuelco del último tronco
• Ajuste de posición de la cinta L/R ±15°
• Tapa de alimentación (evita la conexión simultánea PTO y motor eléctrico)
• Palanca de desacoplamiento de la transmisión de la sierra

Panel superior / mandos (puntos críticos)

• Activación de semi recorrido del cilindro de hendido
• Parada de emergencia del cilindro de hendido
• Manómetros de presión de hendido y de control
• Interruptor motor eléctrico ON/OFF (si equipado)
• Parada de emergencia de la máquina
• Ajuste de la velocidad de avance de la sierra circular
• Rodillos de alimentación avance/retroceso (derecha/izquierda), hendido (arriba), sujeción y aserrado (abajo)
• Avance/retroceso de troncos (arriba/abajo)
• Ajuste de velocidad de la cinta transportadora
• Solapa última pieza ON/OFF
• Desacoplamiento/engranaje de la transmisión por correa de la sierra
• Extensión/retracción del transportador de salida
• Subida/bajada de la cuchilla de hendido
• Ajuste de inclinación del transportador de salida

Datos técnicos (resumen)
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

Especificaciones técnicas

• Nombre del modelo: TITAN 36/12
• Diámetro máximo de corte: 360 mm (36 cm)
• Diámetro de la hoja: 850 mm (puntas de carburo)
• Fuerza de hendido: 10 t estándar, 12,5 t opcional
• Ciclo de hendido (BOOMSPEED): 2,2 s (típico)
• Convoyador: convoyador telescópico de salida 5 m; cinta de alimentación 1900 mm; altura de alimentación 910 mm; ancho de cinta 330 mm; desplazamiento lateral ±15°
• Opciones de accionamiento: PTO (tractor), PTO + motor eléctrico (CD+E), motor de gasolina (TR GASOLINE)
• Opción motor eléctrico (CD+E): 11 kW
• Operación: control mecánico-hidráulico con mandos ergonómicos
• Capacidad de aceite: 65 L
• Pesos: desde ~950 kg (CD) hasta ~1100 kg (CD+E / TR GASOLINE)
