Balanset-1A: Equilibrador Portátil y Analizador de Vibraciones
El Balanset-1A es un sistema móvil compacto de dos canales diseñado para el equilibrado dinámico de rotores rígidos en sus propios soportes (equilibrado de campo) y para el diagnóstico profundo de vibraciones.
Diseñamos esta solución como una alternativa rentable pero potente a los costosos bancos de equilibrado. El dispositivo se conecta a cualquier portátil Windows estándar vía USB, transformándolo en una estación profesional de vibro-equilibrado. El software intuitivo maneja todos los cálculos complejos automáticamente, haciendo que el equilibrado de alta precisión sea accesible tanto para expertos en vibraciones experimentados como para técnicos con una formación mínima.


Capacidades Clave


1. Equilibrado DinámicoRealice equilibrados en uno o dos planos con alta precisión.

• Cálculos Automatizados: El software calcula el peso exacto y la posición de los contrapesos correctivos. Evalúa automáticamente el desequilibrio residual según las normas ISO 1940.
• Modo de Producción en Serie: Funcionalidad única para equilibrar lotes de rotores idénticos. Al guardar los coeficientes de influencia, puede equilibrar los rotores siguientes en una sola tirada sin necesidad de pesos de prueba, acelerando significativamente la producción.
• Versatilidad: Ideal para el equilibrado de campo (in situ) y también puede utilizarse como sistema de medición para bancos de equilibrado personalizados (incluyendo bancos de soportes blandos/resonancia).

2. Análisis de Vibraciones (Modo Vibrómetro)Detecte fallos mecánicos antes de que provoquen una avería.

• Análisis Integral: Mide velocidad, aceleración y desplazamiento de la vibración.
• Diagnóstico Avanzado: Cuenta con análisis de espectro FFT, gráficos de forma de onda en el dominio del tiempo y monitoreo de armónicos. Esto ayuda a identificar problemas como desalineación, holgura mecánica, defectos en rodamientos y problemas de engranajes.

Especificaciones Técnicas
El Balanset-1A ofrece la precisión requerida para tareas industriales serias:

• Canales: 2 canales de vibración 1 canal de RPM (Tacómetro).
• Rango de velocidad de vibración: 0.02 – 80 mm/s.
• Rango de frecuencia: 5 – 550 Hz.
• Rango de RPM: 100 – 100,000 RPM.
• Precisión de medición de fase: ±1.
• Conectividad: Interfaz USB (PC/Portátil Windows).

Aplicaciones
El sistema es universalmente aplicable a una amplia gama de maquinaria rotativa en diversas industrias:

• Ventiladores y Sopladores Industriales: Sistemas HVAC, extractores, ciclones.
• Agricultura: Trituradoras (mulchers), desbrozadoras, rotores/picadores de cosechadoras, sinfines.
• Maquinaria de Producción: Husillos, trituradoras, centrifugadoras, muelas abrasivas.
• Motores y Bombas: Motores eléctricos, generadores, impulsores de bombas.

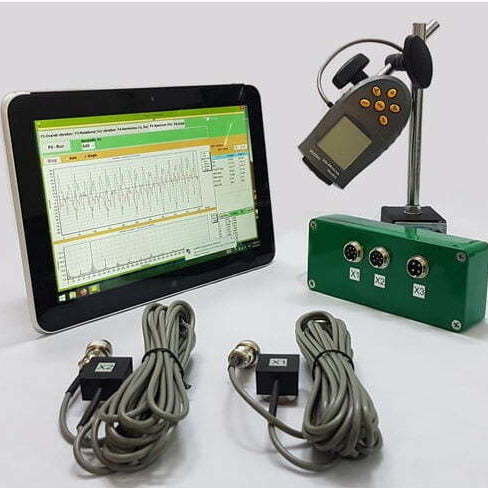

¿Qué incluye la caja?
El Balanset-1A viene como un kit completo llave en mano en un maletín de transporte robusto:

• Unidad de Medición (Interfaz USB).
• 2x Sensores de Vibración (Acelerómetros) con soportes magnéticos.
• Tacómetro Láser (sensor de RPM/Fase) con soporte magnético.
• Báscula Digital (para el pesaje preciso de las masas de corrección).
• Cinta reflectante y juego completo de cables.
• Software (en unidad USB).
