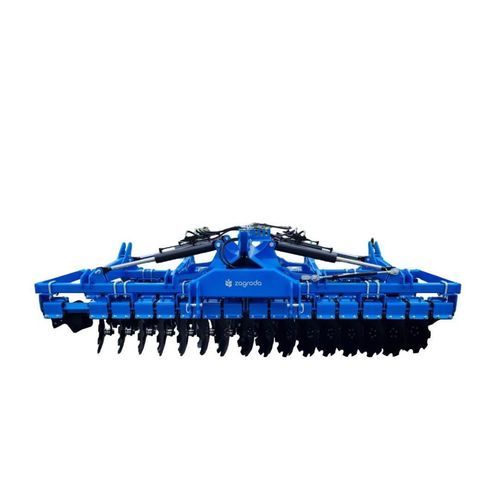

Grada de discos remolcada 8523N

plegablecon enganche en tres puntos

Equipamiento estándar

• 2 filas de discos dentados ø 560mm, espaciado entre filas 100cm, 2 discos laterales ø 510mm, rodillo tubular ø 500mm, profundidad de trabajo de discos hasta 15cm
• 2 filas de discos dentados ø 610mm, espaciado entre filas 100cm, 2 discos extremos ø 560mm, rodillo tubular ø 600mm, profundidad de trabajo de discos hasta 20cm
• Enganche de tres puntos cat. III
• Ajuste mecánico de la profundidad de trabajo en el rodillo
• Protección de discos de goma Ø 50mm
• Plegado hidráulico a la posición de transporte
• Cierre de seguridad mecánico para el transporte (tensor)
• Brazos de acero certificado con bujes sin mantenimiento
• Pantallas laterales con ajuste de altura
• Ancho de transporte inferior a 3,0m

Equipamiento opcional

• 2 filas de discos dentados Ø 610mm, espaciado entre filas 100cm, discos de borde Ø 560mm, rodillo tubular Ø 600mm
• Ajuste hidráulico de la profundidad de trabajo
• Fila de resortes de grada montada en la parte delantera del rodillo
• Fila de resortes de grada montada detrás del rodillo de labranza
• Rodillo tubular Ø 600mm para disco Ø 560mm
• Rodillo tubular Ø 500mm – tubo de pared gruesa ø 48.3 x 6.3
• Rodillo tubular Ø 600mm – tubo de pared gruesa ø 48.3 x 6.3
• Rodillo packer Ø 500mm/Ø 600mm
• Rodillo de anillos en V Ø 500 mm con raspadores/Ø 600 mm con raspadores
• Rodillo FLEX Ø 500mm/ Ø 550mm
• Rodillo de goma Ø 500mm
• Rodillo de anillos en T Ø 500mm/Ø 600mm
• Rodillo de barras planas Ø 500mm/ Ø 600mm
• Rodillo de barras planas dentadas Ø 500mm/Ø 600mm
• Rodillo de anillos pack Ø 600mm
• Rodillo tándem (tubular Ø 500mm; barra plana Ø 300mm)
• Bujes SKF sin mantenimiento
• Cierre de seguridad semiautomático mecánico de las alas laterales
• Versión remolcada: chasis de transporte con ruedas 400-60-15.5, barra de tiro con eje transversal cat. III, dos ruedas delanteras 10.0/80/-12
• Frenos hidráulicos
• Sistema de frenos neumáticos – doble circuito
• Ruedas de soporte delanteras
• Ajuste hidráulico de la altura de la barra de tiro
• Calzos de rueda
• Placas de advertencia con luces LED

Número de producto

• 8523N; 8523Na; 8524N; 8524Na; 8525N; 8525Na; 8526N; 8526Na

Especificaciones técnicas
Ref.No. | Ancho de trabajo [m] | Diámetro de discos [mm] | Número de discos [pcs.] | Demanda de potencia [HP] | Peso [kg]
8523N | 4.0 | 560 | 32 | 130-160 | 3122
8523Na | 4.0 | 610 | 32 | 130-160 | 3240
8524N | 4.5 | 560 | 36 | 150-180 | 3401
8524Na | 4.5 | 610 | 36 | 150-180 | 3536
8525N | 5.0 | 560 | 40 | 160-190 | 3704
8525Na | 5.0 | 610 | 40 | 160-190 | 3856
8526N | 6.0 | 560 | 48 | 170-210 | 4230
8526Na | 6.0 | 610 | 48 | 170-210 | 4416

Características / Especificaciones técnicas

• Grada de discos montada con protección de discos de goma
• Plegado hidráulico
• Anchos de trabajo disponibles: 4.0m, 4.5m, 5.0m, 6.0m
• Diámetros de discos: 560mm o 610mm
• Número de discos: 32, 36, 40, 48 (dependiendo del modelo)
• Demanda de potencia: 130-210 HP (dependiendo del modelo)
• Peso: 3122-4416 kg (dependiendo del modelo)
• Enganche de tres puntos cat. III
• Opciones de ajuste mecánico e hidráulico
• Ancho de transporte inferior a 3.0m
• Versión remolcada opcional y varios tipos de rodillos
