Remolque autocargable TK-12

remolcadode 2 ejespara balas

Descripción general
El remolque autocargador de fardos TK-12 está diseñado para la recogida rápida, el transporte y el apilado de fardos rectangulares de paja o heno. El diseño especial de la lanza recoge los fardos en el campo, los eleva sobre la plataforma y el descargue hidráulico asegura un apilado ordenado. Con una capacidad de hasta 12 fardos y compatibilidad con tractores desde 185 CV, el TK-12 es una máquina práctica para la manipulación de fardos en explotaciones agrarias.

Resumen
Número de fardos: 12
Tamaño de fardo (ejemplo): 2,4 x 1,2 x 0,9 m
Potencia de tractor requerida: 185 CV

Cómo funciona

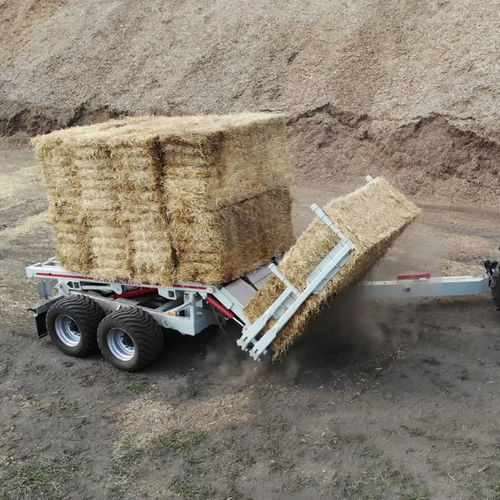

El vagón autocargador TK-12 se utiliza para recoger fardos rectangulares en el campo, transportarlos y almacenarlos en el destino. Los fardos se sujetan mediante el mecanismo de lanza (agarre por ambos lados y elevación sobre la plataforma). Una característica clave es la carga simultánea de 2 fardos rectangulares en la plataforma.
En la plataforma, los fardos son impulsados hacia atrás por una cinta transportadora y asegurados por dos postes; los bastidores se retraen cuando se vuelve a cargar.
Con la carga completa, la descarga se realiza en montones sobre una superficie plana y firme. Todas las operaciones las controla el operario desde la cabina del tractor.

Rendimiento

• Productividad – 180 fardos por hora.
• La descarga de un camión de fardos tarda 30–40 segundos.

Equipamiento completo del TK-12

• Suspensión de equilibrio, semieje ADR 90×90 (Italia) – 4 uds.
• Ruedas BKT (India).
• Discos Pronar (Polonia).
• Soporte mecánico.
• Opciones de anilla de remolque: 40, 50, 90 mm Sharmuller (Austria).
• Sistema eléctrico de 12 voltios.
• Control por joystick desde la cabina del tractor.
• Sistema hidráulico de bajo mantenimiento.

Datos técnicos para la configuración base
Semirremolque-cargador — TK-12
Dimensiones, m / número de fardos: 2.4×1.2×0.9 – 12 uds; 2.4×1.2×0.8 – 12 uds; 2.4×1.2×0.7 – 14 uds
Peso máximo del fardo, kg: 1 360
Capacidad de carga, kg: estructuras de la lanza – 2 000; plataformas – 11 340
Peso en vacío, kg — 8 350
Peso en carga, kg — 19 690
Dimensiones de transporte, mm — longitud: 8 730; ancho: 3 630; altura: 3 980
Semiejes: 90×90 – 4 uds
Tamaño de ruedas: 550/45-22.5
Potencia requerida del tractor: 185
*Todos los datos técnicos se proporcionan sin equipos adicionales. La desviación admisible de los valores reales es ±2%.

Especificaciones técnicas

• Modelo: TK-12
• Tipo: Remolque autocargador de fardos / semirremolque-cargador
• Número de fardos (típico): 12 uds (según dimensiones de los fardos)
• Dimensiones de fardos soportadas: 2.4×1.2×0.9 m (otras medidas soportadas con variantes de capacidad)
• Peso máximo del fardo: 1 360 kg
• Capacidad de carga (lanza): 2 000 kg
• Capacidad de carga (plataformas): 11 340 kg
• Peso en vacío: 8 350 kg
• Peso bruto (cargado): 19 690 kg
• Longitud de transporte: 8 730 mm
• Ancho de transporte: 3 630 mm
• Altura de transporte: 3 980 mm
• Semiejes: 90×90 (4 uds)
• Tamaño de ruedas: 550/45-22.5
• Potencia requerida del tractor: 185 CV
