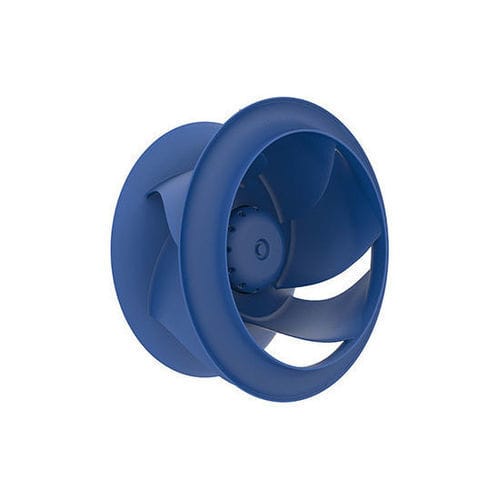

Ventilador para instalación agrícola ZAvblue2

de circulación de airecentrífugo

Descripción general
ZAvblue2 es una serie de ventiladores centrífugos compactos diseñada para sistemas de ventilación y refrigeración que requieren alta eficiencia del sistema y bajo nivel sonoro. La combinación de la tecnología de motor ECblue y un impulsor optimizado biomiméticamente con entrada de aire ampliada logra eficiencias del sistema superiores al 70 % y una reducción del ruido de hasta 3 dB respecto a la generación anterior, proporcionando mayor caudal con menor consumo energético.

Módulo de rendimiento ZApilotXL
ZAvblue2 está disponible con el módulo ZApilotXL. Comparte dimensiones de montaje con el módulo GR para una sustitución tipo "drop-in" sin modificaciones significativas. Con ZApilotXL la eficiencia global puede aumentar hasta un 7 %, lo que hace que la combinación sea adecuada para instalaciones con altas demandas de caudal.

Características

• Eficiencia del sistema hasta 70,1 % (hasta 74,4 % con ZApilotXL)
• Tecnología de motor ECblue de rotor externo con controlador integrado
• Impulsor optimizado biomiméticamente y entrada de aire ampliada para un flujo de salida orientado al caudal
• Diseño muy compacto para espacios de instalación reducidos
• Reducción del consumo energético con mayor caudal
• Mejora acústica hasta –3 dB respecto al modelo anterior

Especificaciones del producto
Impulsor libre última generación ZAvblue2 con 6 palas curvadas hacia atrás, perfiladas en 3D. Material del impulsor: composite de alto rendimiento. Versión disponible con boquilla de entrada en chapa galvanizada. Diámetros de impulsor disponibles: 250, 280, 315, 355, 400, 450, 500, 560, 630 mm. Caudales en libre descarga hasta aprox. 23.000 m³/h; incremento máximo de presión estática hasta 1.600 Pa. Posibilidad de instalación compacta; el módulo ZApilotXL mejora el rendimiento para aplicaciones con altas demandas de caudal.

Propiedades y características especiales
Las palas perfiladas en 3D, el difusor giratorio y la salida diagonal combinan para proporcionar altos caudales, elevada eficiencia del impulsor y niveles sonoros reducidos. El diseño es adecuado para aplicaciones de alto caudal en espacios de instalación limitados.

Conceptos de motor

• Motores de rotor externo: tecnología ECblue con controlador integrado adaptado al ventilador

Especificaciones técnicas

• Modelo / serie: ZAvblue2
• Tipo de impulsor: impulsor libre con 6 palas curvadas hacia atrás, perfiladas en 3D
• Material del impulsor: composite de alto rendimiento
• Opción boquilla de entrada: chapa galvanizada
• Tamaños disponibles del impulsor: 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm
• Caudal (descarga libre): hasta aprox. 23.000 m³/h
• Incremento máximo de presión estática: hasta 1.600 Pa
• Eficiencia del sistema: hasta 70,1 % (hasta 74,4 % con ZApilotXL)
• Ganancia de eficiencia con ZApilotXL: hasta 7 %
• Mejora acústica: hasta –3 dB respecto al modelo anterior
• Aspectos de diseño: entrada de aire optimizada, difusor giratorio, salida diagonal, comportamiento de salida orientado al caudal
• Instalación: diseño extremadamente compacto para espacios reducidos; dimensiones de montaje idénticas al módulo GR para sustitución "drop-in" (compatibilidad ZApilotXL)
• Tecnología de motor: motores de rotor externo ECblue con controlador integrado
• Aplicaciones típicas: sistemas de ventilación y refrigeración, aplicaciones sensibles al ruido, bombas de calor, ventilación residencial, centros de datos, refrigeración de equipos, compresores, máquinas de embalaje y producción, puestos de trabajo en sala blanca
