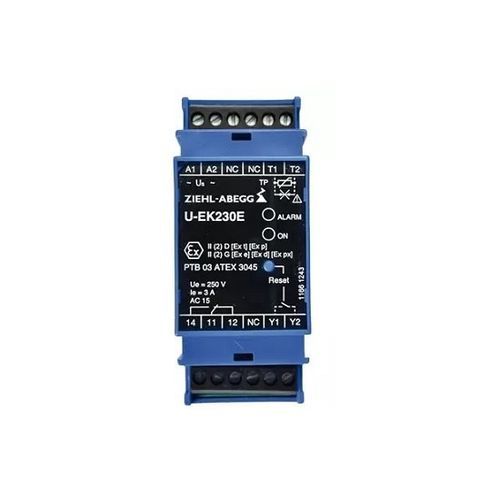

Unidad de control electrónico S-ET10E

Descripción general
Los motores de rotor externo ZIEHL-ABEGG suelen equiparse de serie con interruptores termostáticos (TB). Los dispositivos de protección convencionales basados únicamente en corriente o disparadores bimetálicos ofrecen una protección incompleta para ventiladores regulados en velocidad o con alta frecuencia de conmutación. Las unidades de protección de motor ZIEHL-ABEGG están diseñadas para supervisar y proteger de forma fiable ventiladores y motores, evitar el reinicio automático tras el enfriamiento tras una falla y permitir la protección de varios motores desde un único dispositivo cuando procede.

Especificaciones del producto
La mayoría de los motores de rotor externo ZIEHL-ABEGG llevan un interruptor termostático (TB). Los motores a prueba de explosión están equipados con un sensor de temperatura (TP). Los motores según norma IEC pueden integrar un TP / termistor PTC. ZIEHL-ABEGG suministra unidades de supervisión y análisis que procesan las señales de TB y TP para la protección y el monitoreo de los motores.

Propiedades y características especiales

• Los dispositivos 3~ supervisan el interruptor termostático integrado (TB), proporcionan protección térmica completa y permiten la distribución de corriente a varios ventiladores. Varios ventiladores pueden conectarse a un solo dispositivo 3~; un disparador de sobrecorriente integrado ofrece protección por corte.
• Los dispositivos 1~ supervisan un único motor conectado por TP o interruptor termostático. Los dispositivos de supervisión TP también permiten la protección de motores a prueba de explosión mediante una unidad de disparo por termistor PTC.

Versiones / Alcance de funciones

• Dispositivos 3~: función de conmutación manual, protección térmica completa del motor, capacidad de distribución de corriente, disparador de sobrecorriente para protección por corte.
• Dispositivos 1~: función de conmutación manual, protección térmica completa para un solo motor.
• Dispositivo de supervisión TP: permite vigilar motores a prueba de explosión y proporciona una salida de relé para detener el motor (unidad de disparo por termistor PTC).

Modelos disponibles (selección)

• S-ET10E (Unidad de protección para motores 1~ con termostatos)
• S-ET10 (Unidad de protección para motores 1~ con termostatos)
• S-DT25E (Unidad de protección para motores 3~ con interruptor termostático)
• S-DT25 (Unidad de protección para motores 3~ con interruptor termostático)
• S-DT16E (Unidad de protección para motores 3~ con interruptor termostático)
• S-DT16 (Unidad de protección para motores 3~ con interruptor termostático)
• ZB (Contacto auxiliar, 1 apertura / 1 cierre)
• ZK (Contacto auxiliar, 2 contactos de cierre)
• Zrep
• U-EK230E (Unidad de liberación para motores, 2ª edición)

Aplicaciones
Diseñadas para la protección y supervisión de ventiladores y motores en sistemas de ventilación y tecnología de control. Adecuadas para ventiladores regulados en velocidad, instalaciones con alta frecuencia de conmutación y, con dispositivos TP/PTC, para motores a prueba de explosión.

Especificaciones técnicas

• Interruptor termostático (TB) instalado de serie en la mayoría de los motores de rotor externo ZIEHL-ABEGG.
• Motores a prueba de explosión: sensor de temperatura (TP) para supervisión; motores norma IEC: TP / termistor PTC integrados.
• Dispositivos 3~: permiten múltiples motores/ventiladores en un solo dispositivo, incluyen disparador de sobrecorriente para corte y capacidad de distribución de corriente.
• Dispositivos 1~: supervisan un solo motor vía TP y permiten la protección de motores a prueba de explosión con unidades de disparo por termistor PTC.
• Funciones: conmutación manual, protección térmica completa del motor, salida de relé para parada del motor (para unidades PTC).
