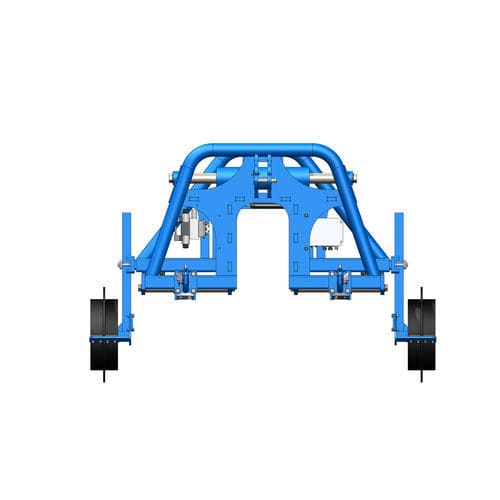

Translateur pour bineuse SS300

hydraulique

Présentation
Le SS300 est un translateur électro-hydraulique pour tracteurs, conçu pour guider et translater latéralement des outils attelés. Il accepte un passage de cardan et repose sur une structure tubulaire assurant solidité et compacité.

APPLICATIONS MULTIPLES :

• Pré-semïs : guidage d'outils de préparation de lit de semence (vibro, cultirâteau, fraise, pulvérisateur).
• Semis/plantation : positionnement précis des graines ou plants.
• Pré-levée : travaux proches des lignes de culture.
• Post-levée : binage, sarclage, étrillage, buttage, pulvérisation sous forte couverture végétale.
• Opérations de récolte.

CARACTÉRISTIQUES
Conçu pour passage de cardan
Solide

• Structure principale tubulaire en tubes ronds pour robustesse et encombrement réduit.
• Vérin de guidage surdimensionné avec deux fourreaux auto-aligneurs pour une translation fluide.

Compact

• Entraînement des attelages avant/arrière avec entraxe réduit pour optimiser le guidage des outils.
• Hauteur réduite pour meilleure visibilité des outils attelés.

Léger

• Construction en tubes ronds offrant solidité et faible encombrement.

Polyvalent

• Ouverture centrale pour passage de cardan et montage de caméra.
• Disques stabilisateurs à voie réglable de 1,50 à 2,25 m.
• Attelage côté machine adaptable à différents outils.
• Guidages disponibles : ultrasons, caméra, tâteurs, RTK, joystick.
• Système hydraulique en circuit fermé ou en load-sensing.

Esthétique

• Formes fluides et structure aérée pour visibilité et accès au service.
• Décapage, métallisation puis deux couches de peinture poudre pour durabilité.
• Boîtier en cabine convivial pour l'utilisateur.

COMPOSITION
Standard :

• Translateur avec vérin supérieur commandé et deux fourreaux auto-aligneurs coulissant sur tiges chromées.
• Attelage 3 points : catégorie 2 côté tracteur ; catégorie 3 automatique côté machine.
• Disques stabilisateurs voie réglable 1,50–2,25 m.
• Pieds de support.

Options :

• Joystick
• Capteurs ultrasonores avec boîtier OPUS en cabine
• Tâteurs (row sensors)
• Disques stabilisateurs à épaulement avec décrotteurs
• Disques stabilisateurs hydrauliques à translation de charge
• Capteur de vitesse

FONCTIONNEMENT

• La position de l'outil est détectée par la technique choisie (ultrasons, caméra, tâteurs, RTK).
• Un boîtier de contrôle reçoit et interprète les données.
• Les commandes sont envoyées au bloc électrohydraulique pour actionner la translation.
• Au relevage de l'outil, le translateur se recentre automatiquement.
• Le boîtier en cabine affiche l'état, permet les réglages et fournit les diagnostics.

ÉCRAN OPUS EN CABINE

• Informations : position du translateur ; état de l'outil (baissé/levé) ; réactivité du translateur ; surface travaillée partielle/total si capteur de vitesse installé.
• Commandes : modifier la position du translateur ; ajuster la réactivité ; modifier paramètres techniques.

MAINTENANCE

• Graissage des fourreaux auto-aligneurs et vérification périodique des connexions hydrauliques.

Caractéristiques / spécifications techniques

• Modèle : SS300
• Passage de cardan : ouverture centrale pour cardan et positionnement caméra
• Structure : tubulaire / tubes ronds
• Guidage : vérin surdimensionné avec deux fourreaux auto-aligneurs
• Translateur : vérin supérieur commandé, fourreaux inférieurs sur tiges chromées
• Entraînement : entraxe attelages avant/arrière minimisé
• Hauteur réduite : meilleure visibilité des outils
• Disques stabilisateurs : voie réglable 1,50–2,25 m ; options : décrotteurs, réglage hydraulique
• Attelages : catégorie 2 (tracteur) ; catégorie 3 automatique (machine)
• Hydraulique : circuit fermé ou load-sensing
• Finition : décapage, métallisation, deux couches de peinture poudre
• Options : joystick, capteurs ultrasonores OPUS, tâteurs, capteur de vitesse
