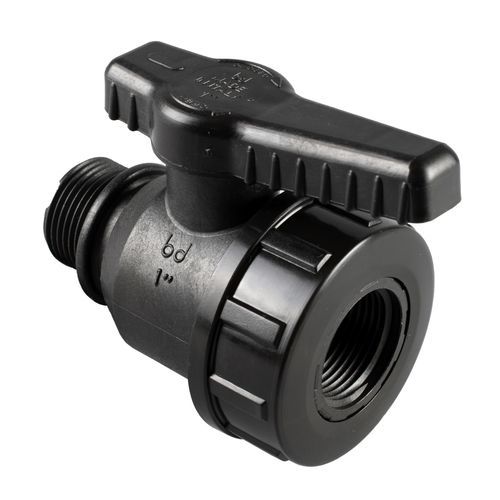

Vanne d'arrêt 0200360.050303

à boisseau sphériqueen plastiqueen polypropylène

Description
Vanne à bille inspectable femelle‑mâle en polypropylène noir renforcé en fibre de verre, fournie avec un joint torique en NBR. Conçue pour l'interception en ligne, elle offre un passage intégral et peut être démontée pour inspection et maintenance.

Caractéristiques principales

• Type: vanne à bille inspectable (configuration femelle‑mâle)
• Matériau: polypropylène renforcé en fibre de verre (noir)
• Raccords: extrémité femelle filetage G — extrémité mâle filetage G1
• Étanchéité: joint torique en NBR
• Passage intégral
• Pression de service: 10 bar à 20°C

Variantes / Références

• 0200360.050303 — G: 1/2" — G1: 1/2" — DN: 15 — L: 16 — L(1): 17,5 — H: 85 — H1: 97 — E: 58
• 0200360.050505 — G: 3/4" — G1: 3/4" — DN: 20 — L: 17 — L(1): 19 — H: 94 — H1: 114 — E: 64
• 0200360.050707 — G: 1" — G1: 1" — DN: 25 — L: 19 — L(1): 22 — H: 102 — H1: 124 — E: 72
• Références image / SKU présentes sur la fiche: 0200360, 0200360A

Documents disponibles

• Archive / modèles 3D : files/0200360.zip (téléchargement sur la fiche produit)

Caractéristiques / spécifications techniques

• Type de produit : vanne à bille inspectable pour interception
• Corps : polypropylène renforcé en fibre de verre (noir)
• Joint torique : NBR (caoutchouc nitrile)
• Norme filetages : G (filetage cylindrique) selon ISO 228/1 ; remarque fabricant : application d'un léger cône interne pour assurer l'étanchéité hydraulique — prévoir un léger resserrement au serrage (voir tableau couple de serrage)
• Connectivité : filetage G / G1
• Pression de service : 10 bar à 20°C
• Température maximale : 80°C (selon application)
