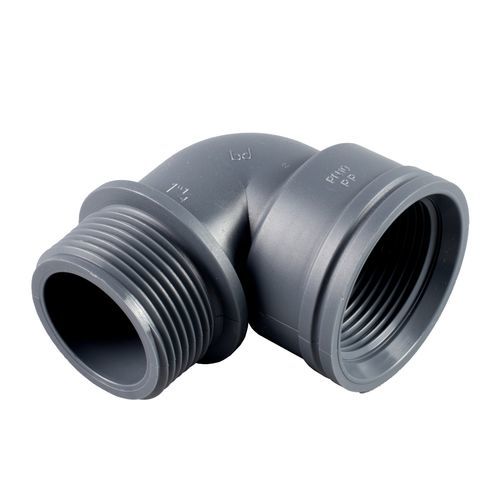

Raccord d'irrigation coudé 0801252.060909

filetéen PPen polypropylène

Coude à 90° destiné aux raccordements filetés, équipé d'une extrémité mâle filetée G1 et d'une extrémité femelle filetée G. Le produit fait partie de la Ligne 8000 - Sans PVC de Bucchi Srl.

Variantes disponibles

• 0801252.060909 — G1: 1\"1/4, G: 1\"1/4, L: 21, L(1): 24,5, H: 72,5, H1: 79,5, E: 49,5
• 0801252.061111 — G1: 1\"1/2, G: 1\"1/2, L: 21, L(1): 24,5, H: 79,5, H1: 88,5, E: 58
• 0801252.061515 — G1: 2\", G: 2\", L: 24, L(1): 28, H: 96, H1: 106,5, E: 70,5

Documents disponibles sur la page

• Modèles 3D et fiche technique disponibles au téléchargement au format ZIP (files/0801252.zip)

Caractéristiques / spécifications techniques

• Série: Ligne 8000 - Sans PVC
• Standard de connectivité (externe): Filetage cylindrique GAS ISO 228/1
• Standard de connectivité (interne): Filetage intérieur cylindrique GAS ISO 228/1
• Remarque sur filetage: Bucchi Srl adopte la norme ISO 228/1 mais utilise un filetage interne légèrement conique pour améliorer l'étanchéité hydraulique; un léger resserrement à la clé est prévu pour assurer l'étanchéité (voir tableau des couples de serrage)
• Pression de travail: 10 bar à 20°C
• Température maximale de service: 80°C
• Matériaux: Polypropylène (PP)
• Couleur: Gris foncé (RAL 7015)
