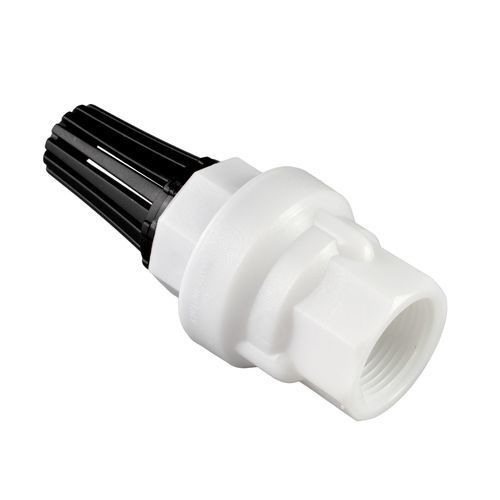

Clapet 0200720.030303

Ce clapet de pied Yuri est conçu pour les installations fluides afin d'empêcher le reflux. Il est fabriqué en acétal (POM) avec des raccords femelles filetés G et une crépine amovible. Fourni avec un joint plat en NBR. Disponible en plusieurs diamètres et variantes.

Variantes

• 0200720.030303 — G: 1/2", L(1): 16, H: 105, E: 40, K: 27
• 0200720.030505 — G: 3/4", L(1): 17, H: 117, E: 47, K: 34
• 0200720.030707 — G: 1", L(1): 18, H: 129, E: 57, K: 41

Modèles 3D / fichiers téléchargeables

• Modèles 3D et fichiers techniques disponibles en ZIP téléchargeable : files/0200720.zip

Matériaux et construction

• Corps : Acétal (POM)
• Crépine : Polypropylène (PP) ou polyamide (PA, nylon 66), noir
• Joint : NBR (caoutchouc)
• Éléments internes : Acier (le cas échéant)

Données techniques

• Standard de connectivité : Filetage intérieur GAS cylindrique ISO 228/1
• Pression de service : 10 bar à 20°C
• Température maximale d'utilisation : 85°C
• Couleurs : Naturel (POM) et Noir (RAL 9011)

Autres informations

• Les couples de serrage recommandés dépendent de la conformité du filetage aux spécifications internationales (image d'assistance au serrage disponible sur la fiche produit).

Caractéristiques / spécifications techniques

• Standard de connectivité : Filetage intérieur GAS cylindrique ISO 228/1
• Pression de service : 10 bar @ 20°C
• Température maximale : 85°C
• Matériaux : Acétal (POM); Polyamide (PA, nylon 66); Polypropylène (PP); NBR; Acier
• Couleurs disponibles : Naturel; Noir (RAL 9011)
• Codes / tailles disponibles : 0200720.030303 (1/2"), 0200720.030505 (3/4"), 0200720.030707 (1")
• Pack téléchargeable : files/0200720.zip (modèles 3D / fichiers techniques)
