Casseuse d'amandes SELECTOR series

automatique

Présentation
Installations compactes de décorticage d'amandes conçues pour le traitement industriel continu. La série SELECTOR associe un sélecteur compact et un casse-coques rotatif à cylindres pour séparer, casser et transporter les amandes décortiquées avec des capacités ajustables selon les besoins de production.

Modèles disponibles / Capacité

• SELECTOR 500 — production maximale 500 Kg/h
• SELECTOR 750 — production maximale 800 Kg/h
• SELECTOR 1000 — production maximale 1100 Kg/h
• SELECTOR 1500 — production maximale 1700 Kg/h
• Machine casse-coques rotative à quatre cylindres (poste n.5) — production maximale 2.000 Kg/h d'amandes en coque
• Les casse-coques rotatifs sont également disponibles en version monocylindre (250–500 Kg/h) et jusqu'à 8 cylindres (jusqu'à 4.000 Kg/h)

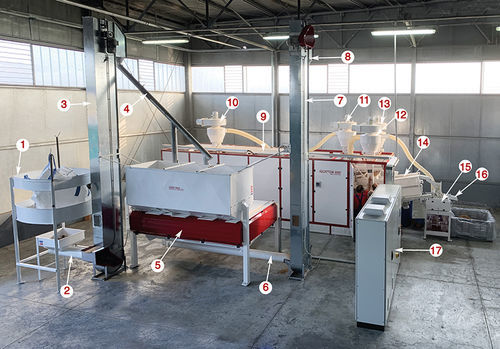

Composition de l'installation (articles numérotés)

• 1 - Support soutenant les Big Bags
• 2 - Petite trémie et vis transporteuse
• 3 - Élévateur
• 4 - Tuyaux de chargement de la trémie
• 5 - Machine à casser les coques
• 6 - Vis transporteuse d'extraction
• 7 - Élévateur de produit décortiqué
• 8 - Tuyau d'alimentation du sélecteur
• 9 - Sélecteur
• 10 - Cyclone pour le retrait supplémentaire des coques
• 11 - Cyclone pour les fruits récupérés
• 12 - Cyclone d'aspiration pour les coques légères (unité d'aspiration)
• 13 - Cyclone de récupération des fruits à partir du crible
• 14 - Quatrième stade
• 15 - Crible sélecteur de fruits
• 16 - Sortie des fruits
• 17 - Tableau électrique

Sélecteur / Détails de traitement
Le sélecteur est compact et permet l'ouverture de toutes les portes d'accès des deux côtés pour la maintenance. Il sépare le matériau par calibre durant le processus et fournit plusieurs sorties : deux calibres de fruits, amandes partiellement décortiquées à repasser dans la machine, fruits petits et cassés, et granulés de coque. Les amandes non complètement décortiquées sont renvoyées vers le casse-coques. Une canalisation au-dessus du crible achemine les fruits du quatrième stade et une vanne opérée par l'opérateur dévie le flux vers le premier stade lorsque la machine fonctionne en-deçà de la pleine capacité.

Casse-coques rotatif à cylindres
Le système à cylindres est modulaire : monocylindre (250–500 Kg/h), quatre cylindres (800–2.000 Kg/h selon la capacité du sélecteur) et jusqu'à huit cylindres (jusqu'à 4.000 Kg/h). Les amandes décortiquées s'accumulent dans une trémie inférieure ; une vis doseuse alimente les cylindres, qui déchargent vers une vis de transfert. L'ensemble est supporté par quatre montants verticaux avec brides, vis de nivellement et trous de verrouillage.

Principales caractéristiques des cylindres

• Diamètre extérieur : 600 mm
• Rouleau interne : Ø 300 mm
• Longueur : 1 200 mm
• Cinq barres réglables par cylindre ; les barres peuvent être rapprochées ou éloignées du rouleau pour optimiser le débit tout en préservant l'intégrité des amandes

Innovations techniques et maintenance
Les améliorations comprennent l'optimisation du diamètre des cylindres et des types de rainures du rouleau, des formes spécifiques des barres pour augmenter la production sans endommager les amandes, et des commandes électronique/mécanique permettant de varier facilement les vitesses du rouleau et de la vis d'alimentation depuis le tableau électrique. Les grilles des cylindres s'ouvrent ou se désassemblent rapidement en cas de corps étrangers. L'utilisation de transmissions avec motoréducteurs en bain d'huile est recommandée pour améliorer la fiabilité et les performances.

Principaux avantages

• Pas besoin d'humidifier les amandes avant traitement
• Pas de séchage requis après la sélection
• Absence de problèmes liés à la présence de coque
• Cycle de traitement résistant aux petits fragments de branches

Caractéristiques / spécifications techniques

• Famille de produit : Systèmes de décorticage d'amandes (série SELECTOR)
• Modèles nominaux SELECTOR disponibles : 500, 750, 1000, 1500
• Plages de production typiques : 500 Kg/h jusqu'à 2.000 Kg/h pour installations standard ; monocylindre 250–500 Kg/h ; jusqu'à 4.000 Kg/h avec 8 cylindres
• Principaux composants : support Big Bag, trémies, vis transporteuses, élévateurs, machine casse-coques, sélecteurs, séparateurs cycloniques, cyclones d'aspiration, crible sélecteur, tableau électrique
• Dimensions des cylindres : Ø ext. 600 mm, rouleau interne Ø 300 mm, longueur 1 200 mm
• Configuration des cylindres : 5 barres réglables par cylindre
• Manutention : vis doseuse pour alimentation des cylindres et vis de transfert pour produit décortiqué
• Contrôle : claviers/affichages pour réglage des vitesses des stades (réglage des tours 1er, 3e et 4e stade)
• Maintenance : grilles de cylindres faciles à ouvrir/désassembler ; motoréducteurs en bain d'huile recommandés
