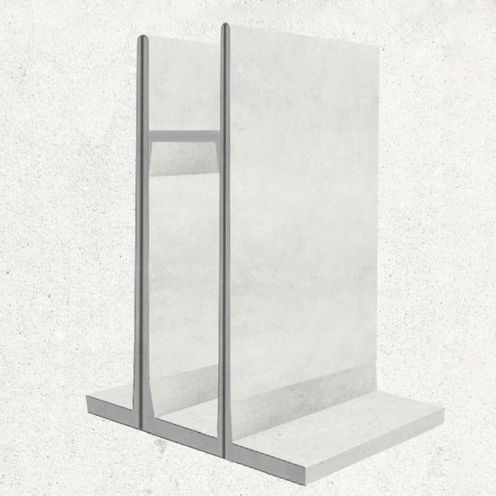

Mur de stockage en béton H

pour conservation d'ensilageen Hplateforme

Présentation
Murs en H conçus pour silos couloir destinés à la préservation du maïs et de l'herbe. Éléments en béton autoportants offrant une allée de circulation sans nécessité de remblai en terre ou en sable. Deux dimensions disponibles pour une construction modulaire et rapide des claies.

Modèles disponibles
CUAGRIZH 316X250 CM et CUAGRIZH 423X250 CM (exemples d'éléments standards).

Usage
Conception permettant une construction simple et rapide de silos couloir. Adapté aux systèmes de couverture (film, bâche) et à la division de silos existants pour créer des claies séparées.

Caractéristiques principales

• Joint : rainure à rainure
• Facilité de couverture du silo par film ou toiture
• Pratique pour subdiviser des silos existants
• Qualité du béton : C60/75
• Pas besoin de remblayer les éléments (autoportant)
• Passerelle en béton prévue à 1 m du bord

Levage et manutention

• Équipements de levage requis : 4 x KKA 5T
• Équipements de levage requis : 4 x HBS RD24
• Barre de levage

Charge et capacité
Les murs sont calculés pour supporter une charge par essieu jusqu'à 15 tonnes avec un dégagement au bord de 0 cm, permettant la compaction sur toute la largeur du silo. Escalier disponible sur demande. Les combinaisons tandem et tridem nécessitent un calcul spécifique.

Informations techniques
La charge par essieu est calculée en divisant la masse du compacteur par le nombre d'essieux (généralement 2). Tous les murs sont conçus pour un dégagement au bord de 0 cm afin de pouvoir conduire jusqu'au bord et utiliser la largeur totale du silo pour le compactage.

Types de crochets de levage
Les ancrages/crochets nécessaires pour déplacer les éléments sont : crochets à tête sphérique (KKA) et HBS RD24. Se référer à la fiche technique pour les crochets requis selon le type de mur.

Lattes PVC
Des lattes PVC de 3 cm sont placées entre les éléments : elles ne se fissurent pas, n'absorbent pas l'humidité et ne pourrissent pas. Elles conservent leurs propriétés mécaniques entre -18 °C et +50 °C. Des joints en mousse peuvent être utilisés entre murs hauts pour réduire la consommation de mastic.

Étanchéité
Un mastic de joint SIKAFLEX est appliqué lorsque les murs sont posés bord à bord. L'installateur applique Sikaflex sur chaque face pour former un joint solide. CBS Beton peut fournir languettes de remplissage, joints en mousse, pistolet et Sikaflex.

Caractéristiques techniques

• Série : CUAGRIZH
• Modèles exemples : CUAGRIZH 316X250 CM ; CUAGRIZH 423X250 CM
• Qualité du béton : C60/75
• Charge maximale par essieu : jusqu'à 15 t (avec dégagement 0 cm)
• Dégagement au bord : 0 cm (conduire jusqu'au bord)
• Passerelle : béton à 1 m du bord
• Connexion : rainure à rainure
• Pas de remblai requis : éléments autoportants
• Levage : 4 x KKA 5T ; 4 x HBS RD24 ; barre de levage
• Lattes PVC : 3 cm, plage temp. -18 °C à +50 °C
• Étanchéité : Sikaflex ; joints mousse recommandés
• Escalier : disponible sur demande
