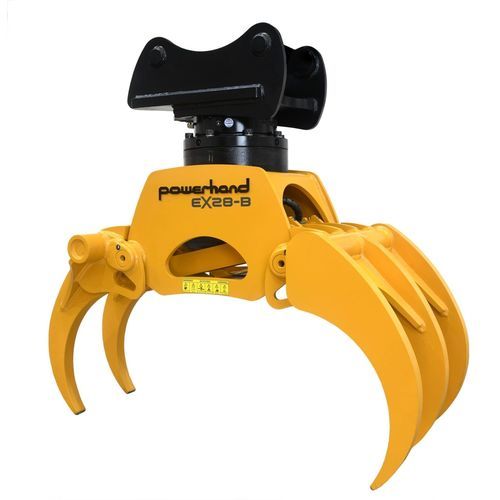

Pince à grumes forestière EX series

pour gruepour excavatriceà scie

Courte description
Grappin forestier biomasse pour excavatrices et grandes grues, disponible en modèles EX25/EX28/EX36/EX40 avec dents Hardox.

Présentation
Le grappin forestier Powerhand EX est un grappin biomasse heavy-duty conçu pour être monté sur excavatrices (8 à 30 tonnes) ou grandes grues. La série EX est optimisée pour l'alimentation de déchiqueteuses, la manipulation de branchage lors du défrichage, la manutention de billes et les travaux forestiers généraux. Options de montage : fixation rigide sur excavatrice (direct via rotateur inclinable ou ensemble rotateur rigide) et montage par bras oscillant. L'EX25 utilise des dents pleines Hardox de 30 mm ; EX28/EX36/EX40 utilisent des dents pleines Hardox de 50 mm pour les applications exigeantes.

Configuration Grapple Saw (optionnelle)
L'unité Powerhand Grapple Saw peut être installée sur les grappins EX pour ajouter une fonction de coupe. Les unités GS nécessitent un seul circuit hydraulique (aller et retour). Le retour du guide, la tension de la chaîne et la lubrification sont automatiques et intégrés pour simplifier l'utilisation.

Spécifications (aperçu de la série)
Valeurs métriques par modèle :

• Capacité : EX25 0,25 m² ; EX28 0,28 m² ; EX36 0,36 m² ; EX40 0,40 m²
• Poids : EX25 323 kg ; EX28 496 kg ; EX36 652 kg ; EX40 875 kg
• Ouverture (A) : EX25 1 428 mm ; EX28 1 412 mm ; EX36 1 720 mm ; EX40 1 937 mm
• Ouverture max (B) : EX25 1 641 mm ; EX28 1 632 mm ; EX36 1 928 mm ; EX40 2 137 mm
• Hauteur ouverte (C) : EX25 873 mm ; EX28 887 mm ; EX36 939 mm ; EX40 1 003 mm
• Hauteur pointe à pointe (D) : EX25 948 mm ; EX28 956 mm ; EX36 1 067 mm ; EX40 1 163 mm
• Diamètre de préhension min (E) : EX25 Ø117 mm ; EX28 Ø106 mm ; EX36 Ø128 mm ; EX40 Ø138 mm
• Dégagement (F) : EX25 466 mm ; EX28 428 mm ; EX36 472 mm ; EX40 492 mm
• Largeur aux pointes (G) : EX25 560 mm ; EX28 700 mm ; EX36 800 mm ; EX40 880 mm
• Taille excavatrice recommandée : EX25 8 t–12 t ; EX28 12 t–25 t ; EX36 16 t–25 t ; EX40 20 t–30 t

Applications

• Alimentation de déchiqueteuses et traitement de la biomasse
• Manipulation de branchage et défrichage de sites
• Manutention de grumes et opérations forestières générales

Matériaux et construction

• Pattes de grappin avec dents pleines Hardox (30 mm sur EX25 ; 50 mm sur EX28/EX36/EX40)
• Construction soudée heavy-duty et composants résistants à l'usure pour un usage intensif

Documentation
Fiche technique disponible avec cotes techniques détaillées, options de montage et exigences hydrauliques (PDF sur la page produit).

Caractéristiques techniques

• Nom de la série : EX Series
• Modèles : EX25, EX28, EX36, EX40
• Capacités et poids : voir tableau ci‑dessus
• Construction des dents : Hardox massif (30 mm sur EX25 ; 50 mm sur EX28/EX36/EX40)
• Montage : fixation rigide via rotateur inclinable/rotateur rigide ou montage par bras oscillant
• Grapple Saw optionnel : circuit hydraulique unique (aller & retour) ; retour de guide, tension de chaîne et lubrification automatiques
• Tailles d'excavatrice recommandées : EX25 8 t–12 t ; EX28 12 t–25 t ; EX36 16 t–25 t ; EX40 20 t–30 t
