Moniteur pour l'agriculture Seed Master Integra

pour jardinièreà LEDde débit de semences

Aperçu

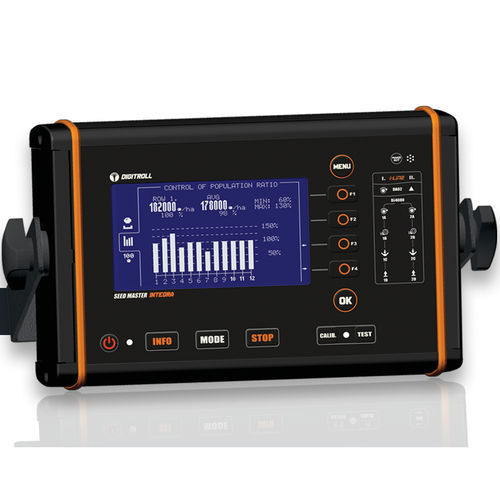

Seed Master Integra est un moniteur d'implantation intégré pour semoirs et combinés pneumatiques assurant la détection du débit de semences et des bouchons, le comptage des graines, l'affichage de la population, la surveillance du flux d'engrais granulaires, l'alerte niveau trémie, la surveillance de rotation et le comptage des hectares. L'appareil affiche les données pour jusqu'à 128 rangs sur un écran graphique 4.7-inch haute-contraste. Deux ports i-LiNE permettent la surveillance séparée des rangs de semences et d'engrais. L'utilisation se fait par touches directes et LED d'état.

Fonctions du système

• Surveillance du flux/obstruction pour jusqu'à 3 produits indépendants sur semoirs pneumatiques et certains semoirs mécaniques
• Comptage des semences, surveillance du flux d'engrais et d'insecticide sur planteurs
• Contrôle complet pour planteurs jusqu'à 24 rangs de semence + 24 rangs d'engrais/insecticide
• Calibration en marche de la densité de semence cible
• Suivi de vitesse manuel ou automatique
• Régulation des guidages de passage (symétrique ou asymétrique)
• Contrôle de la position de fin de course du moteur/actuateur de fermeture de rang
• Affichage du niveau de trémie avec alarme bas niveau
• Deux gardes de rotation (un canal avec affichage numérique des tr/min)
• Détection et indication de l'encrassement ou des bouchons sur les capteurs

Fonctions détaillées

• Fonctions planteur : comptage, surveillance des flux, gestion tramline
• Fonctions semoir : détection multi-produit et détection d'obstructions
• Comptage de surface (hectares)

Capteurs de détection de bouchons – DS4000i (résumé)
Les optomodules DS4000i sont conçus pour la surveillance du flux de semences sur semoirs. Chaque module utilise quatre capteurs infrarouges pour détecter même les petites graines (p.ex. colza) et enregistre le flux sans nécessité d'un remplissage au niveau du capteur. Une calibration rapide et précise permet la détection immédiate des bouchons.

Caractéristiques capteur semences

• Détection flux / bouchage de semences (DS4000i)
• Raccordement en ligne jusqu'à 128 rangs
• Calibration en marche de la densité attendue
• Compatible avec tuyaux d'air Ø 25–35 mm
• Détection de particules avec 4 paires infra
• Ouverture rapide sans outil pour nettoyage

Capteurs de bouchage engrais – DSGR4000i (résumé)
Les modules DSGR4000i surveillent la continuité d'écoulement des engrais granulaires sur planteurs de précision, semoirs pneumatiques ou mécaniques. Chaque optomodule intègre un microcontrôleur pour le traitement intelligent du signal. Le raccordement en ligne et l'interchangeabilité facilitent l'installation.

Caractéristiques capteur engrais

• Détection flux / bouchage granulés d'engrais (DSGR4000i)
• Raccordement en ligne jusqu'à 128 rangs
• Calibration de la densité attendue d'engrais
• Compatible avec tuyaux d'air Ø 25–35 mm
• Détection de particules avec 4 paires infra

Détection et compensation de poussière (DDC)
Les capteurs Digitroll intègrent Dust Detection & Compensation pour prolonger les intervalles entre nettoyages. Le système augmente l'intensité IR si la surface se couvre de poussière ; au franchissement d'un seuil, un symbole 'capteur encrassé' s'affiche et une alarme de nettoyage peut être déclenchée. La DDC compense automatiquement la sensibilité.

Composants système & accessoires

• Moniteur : Seed Master Integra
• Capteur bouchage semences : DS4000i
• Capteur bouchage engrais : DSGR4000i
• Module vitesse : DA 02i (récepteur signal roue)

Notes techniques capteurs

• Type capteur : cellule photoélectrique
• Capteurs de bouchage : DS4000i / DSGR4000i / DSmGR4000i
• Objets détectables standards : semences, granulés d'engrais, microgranulats
• Taille minimale détectable*: 1–2 mm (dépend vitesse et état poussière)
• Vitesse max détectable : env. 25 m/s
• Éléments optiques : 4 paires
• Détection : traitement numérique du signal avec ADC et compensation automatique de poussière

Spécifications techniques du moniteur INTEGRA

• Écran : LCD graphique haute-contraste 4.7-inch
• Rétroéclairage : LED
• Touches souples : 4
• Touches rapides : 7 modes
• Tension de fonctionnement : 10–16 VDC
• Température de fonctionnement : -20 à +70 °C
• Température de stockage : -30 à +80 °C
• Protections : surcharge et inversion de polarité
• Dimensions (L x H x P) : 225 x 140 x 35 mm

Applications typiques & avantages

• Combi-semoirs appliquant semences et engrais à des débits différents
• Semoirs pneumatiques avec plus de 64 rangs
• Planteurs nécessitant contrôle par photosenseurs et fonctions de régulation supplémentaires

Caractéristiques techniques

• Modèle : moniteur Seed Master Integra
• Nb. max de rangs surveillables : jusqu'à 128
• Produits surveillables simultanément : jusqu'à 3
• Configuration planteur supportée : jusqu'à 24 rangs semences + 24 rangs engrais/insecticide
• Connexion capteurs : en ligne jusqu'à 128 capteurs
• Optique capteur : 4 paires IR
• Min. particule détectable : 1–2 mm
• Vitesse max détectable : env. 25 m/s
• Alimentation : 10–16 VDC
• Temp. fonctionnement : -20 à +70 °C ; stockage : -30 à +80 °C
• Dimensions moniteur : 225 x 140 x 35 mm
• Fonctions clés : calibration en marche, suivi vitesse manuel/auto, régulation tramline, alarme niveau trémie, gardes de rotation, DDC
