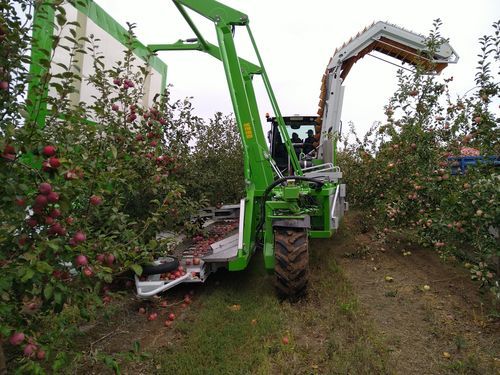

Vibreur arboricole d'agrumes OE4.4

de fruitsd'amandespour cerises

Présentation
Récolteuse latérale à fonctionnement continu combinant un secoueur (vibration) et un système de collecte intégré dans une seule machine positionnée à côté de l'arbre. Les modèles OE5 sont configurés pour les pommes et les griottes ; AH5 pour les amandes et les pistaches. Le processus permet une récolte continue grâce au secoueur et à une voûte/ombrelle qui empêche les fruits de tomber au sol et les guide vers le convoyeur.

Fonctionnement et caractéristiques
Les fonctions de vibration et de collecte sont intégrées dans une seule machine latérale. Un mécanisme électro‑hydraulique guide les fruits depuis l'arbre vers l'ombrelle au‑dessus de la rangée, puis par un système d'étanchéité vers le convoyeur central, puis sur le convoyeur aval, l'élévateur et l'étape de pré‑nettoyage vers un conteneur motorisé circulant dans la rangée adjacente. Le châssis offre une suspension latérale élevée et contrôlée et une compensation de pente pour terrains difficiles. Toutes les fonctions sont supervisées depuis la cabine ; la modification de la collecte en transport est électro‑hydraulique et dure environ 2 minutes. Version 4 m apte à la route disponible.

Types de cultures adaptés

• Pommes
• Griottes
• Prunes
• Agrumes
• Amandes
• Pistaches
• Autres fruits et fruits à coque similaires

Exigences plantation / verger
Paramètres du verger :

• Espacement des rangs (tronc à tronc) : > 5,0 m
• Distance entre arbres (tronc à tronc) : > 1,8 m
• Diamètre du tronc : 80 – 200 mm
• Hauteur libre et propre du tronc : > 0,85 m
• Hauteur de l'arbre : < 5 m
• Largeur de la couronne : 3,2 – 5 m

Données techniques

• Moteur : Deutz 4‑cyl ou Deutz 6‑cyl, options Stage V
• Puissance : Diesel 55 kW / 75 ch jusqu'à > 130 ch
• Mode de récolte : « Shake & Catch » continu avec gestion automatique du vibreur
• Système machine : Système monop machine ; récolteuse autotractée ; châssis 3 roues, traction et direction 3 roues
• Châssis : Transmission hydrostatique toutes roues ; blocage de différentiel arrière ; direction toutes roues ; hauteur réglable ; compensation de pente jusqu'à 12%
• Limites de pente : montée/descente en récolte 15% ; ligne de contour 12% ; transport montée/descente 20% ; ligne de contour 15%
• Transmission hydraulique : Hydrostatique, 2 rapports (verger / route)
• Réservoir diesel : 200 L
• Transfert de récolte : Convoyeur → élévateur → pré‑nettoyage → conteneur parallèle dans la rangée adjacente
• Capacité de récolte : Jusqu'à 8 arbres/min en conditions optimales
• Capacité convoyeur : Jusqu'à 25 t/h (pommes)
• Exploitation : Un opérateur depuis la cabine ; commandes électro‑hydrauliques ; affichages numériques
• Tension embarquée : 12 V
• Transport routier : Version 4 m homologuée ; tests DEKRA / TÜV ; homologation machine‑travail jusqu'à 20 km/h ; rotation de cabine possible pour transport
• Vitesses : Avant 0–10 km/h (terrain) / 0–20 km/h (route) ; Marche arrière 0–6 km/h (progressif)
• Dimensions (transport / travail) : Longueur 9 700 mm ; Largeur 3 000 mm / 10 200 mm ; Hauteur (variante 4,5 m) 4 000 mm / 4 500 mm
• Masse : ≈ 9 t selon équipement

Caractéristiques techniques

• Modèles : OE4 / OE5 / AH5
• Récolte latérale continue des fruits et fruits secs
• Commande électro‑hydraulique avec gestion automatique du vibreur
• Système de transfert vers véhicule collecteur parallèle
• Version route et contrôle monopilote depuis cabine
