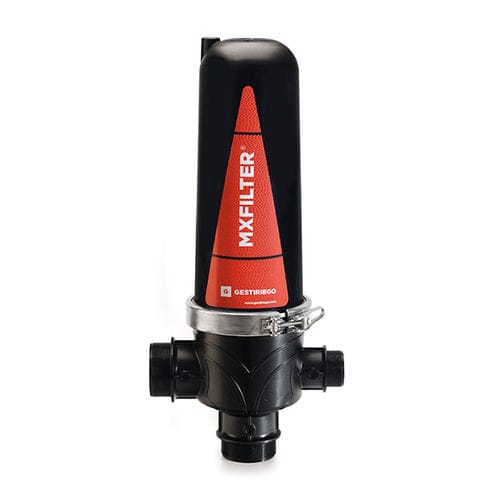

Filtre d'irrigation à disque MXFILTER

en mailleen plastiqueautomatique

Description courte

MXFILTER est un filtre à disques manuel en plastique conçu pour l'irrigation, offrant à l'exploitant et à l'installateur des options d'installation et de manipulation flexibles. La base permet plusieurs combinaisons de raccordement pour une meilleure adaptabilité. Il peut être utilisé individuellement ou en batterie et est compatible avec un nettoyage manuel ou par contre-lavage automatique.

Matériau et usage

Fabriqué en matériaux résistants aux produits chimiques et aux engrais agricoles. Il se distingue par une grande surface de filtration et une faible perte de charge, adapté aux réseaux d'irrigation nécessitant une rétention fiable des particules et des performances hydrauliques constantes.

Caractéristiques du filtre à disques manuel

Les disques MXFILTER sont en plastique de haute qualité et double-face. Une face présente des canaux d'entrée en S et l'autre des rainures concentriques de sortie; la géométrie et l'orientation des disques créent un large réseau de filtration et une grande surface filtrante effective.

Avantages fonctionnels

• Grande surface de filtration
• Perte de charge réduite
• Nettoyage des disques facile et rapide
• Débits plus élevés
• Uniformité de filtration améliorée
• Capacité de rétention des particules augmentée
• Degré de filtration linéaire et stable
• Large gamme de maillages de filtration

Points forts

• Filtration par disques pour un nettoyage efficace
• Fabrication en matériau plastique durable
• Économies d'eau et d'énergie pour les systèmes d'irrigation
• Le couvercle intègre une prise auxiliaire 1/2" pour ventouse ou vanne de vidange
• Système de serrage haute résistance, résistant aux variations de pression et de température
• Installation, manipulation et maintenance faciles
• Système à 3 sorties permettant plusieurs options de raccordement et limitant les pièces supplémentaires

Fonctionnement

L'eau chargée pénètre dans les canaux en S des disques et passe vers les canaux de sortie adjacents. Les particules sont retenues dans les canaux d'entrée par les rainures concentriques tandis que l'eau propre traverse l'élément filtrant et rejoint le circuit d'irrigation.

Tableau technique (sélection représentative)
DIMENSIONS | RACCORDS | DÉBIT MAX. | BOÎTE | CODE | CODE
2" (Court) | Filetage 2" / 2" Rosca | 20 | 35 | 1200 | 461746
Court | Filetage 2" | 20 | FC3 | 451376 | 451377
Long | Filetage 2" | 25 | FL3 | 451378 | 451379
3" | 2" Victaulic | 25 | FL2 | 458362 | 458363

Caractéristiques techniques

• Modèle / série : MXFILTER
• Corps / disques : plastique de haute qualité
• Design des disques : double-face avec canaux d'entrée en S et rainures concentriques de sortie
• Surface de filtration : grande surface effective grâce à la géométrie des disques
• Nettoyage : manuel et compatible avec contre-lavage automatique
• Résistance : matériaux résistants aux produits chimiques et engrais
• Hydraulique : faible perte de charge, débits accrus
• Raccords : système 3 sorties permettant plusieurs combinaisons (ex. 2" Rosca, 2" Thread, 2" Victaulic)
• Accessoire : prise auxiliaire 1/2" sur le couvercle
• Fixation : système de serrage haute résistance
• Maillages disponibles : exemples 120 mailles, 150 mailles
