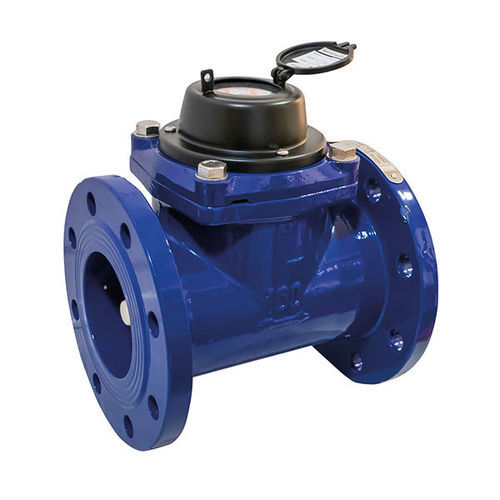

Débitmètre magnétique WOLTMANN

d'irrigationpour eau

COMPTEURS D'IRRIGATION Le débitmètre Woltmann est utilisé pour mesurer la quantité totale d'eau froide ou chaude consommée dans les applications civiles, industrielles et minières. - Débitmètre avec hélice de type Woltmann avec cadran amovible. - Quadrant sec avec dispositif de transmission magnétique. - Composants et matériaux de haute qualité pour garantir des performances fiables et durables, une faible perte de charge et une longue durée de vie. - Précision de mesure conforme à la norme GB / T 778 à 2007, ISO 4064 à 2005. - Interchangeabilité du cadran et de l'horloge entre les compteurs de cette ligne, sans besoin de démonter le compteur du tuyau pour un entretien facile. - Température du fluide : 0-40°C compteur d'eau froide, 0-90°C compteur d'eau chaude - Humidité : <93% - Pression de service : ≤ 1.0MPa - Perte de charge : ≤0.1MPa - Le liquide doit répondre aux normes nationales d'eau potable. - Les compteurs d'eau de type Woltmann doivent être installés en suivant des directives de base pour obtenir un résultat de mesure optimal. - Par conception, les compteurs Woltmann sont sensibles au profil d'entrée, donc la turbulence produite par les accessoires ou les vannes à proximité du compteur doit être prise en compte. - Il est conseillé d'installer une section de tuyau droit de 10xDN* devant le compteur et une section de 5xDN* derrière, pour des dimensions de 2” jusqu'à 12” (*DN= Diamètre Nominal de la vanne en pouces). - Les compteurs d'eau Woltmann ont un cadran avec quatre marqueurs, un principal et trois avec des roues. - Il se lit dans l'ordre suivant : principal (haut-centre), roue droite (centre-droit), roue basse (centre-bas) et petit marqueur (bas-gauche) - Chaque marqueur a des facteurs de multiplication, qui sont toujours des multiples ou des fractions de 10. S'il est vide, nous supposons que le facteur est X1. - Pour obtenir une lecture correcte, vous devez suivre l'ordre du deuxième point et multiplier chaque marqueur par le facteur correspondant et additionner les 4 marqueurs à la fin. - La lecture finale est toujours obtenue en mètres cubes (unité de volume). - Catégories : Compteurs, Fertigation - Tag : produit en anglais Caractéristiques techniques / spécifications : - Hélice de type Woltmann avec cadran amovible - Quadrant sec avec transmission magnétique - Matériaux de haute qualité et durables - Faible perte de charge - Précision de mesure : GB / T 778 à 2007, ISO 4064 à 2005 - Cadran et horloge interchangeables sans démontage du tuyau - Température du fluide : 0-40°C (froid), 0-90°C (chaud) - Humidité : <93% - Pression de service : ≤ 1.0MPa - Perte de charge : ≤0.1MPa - Conforme aux normes nationales d'eau potable
