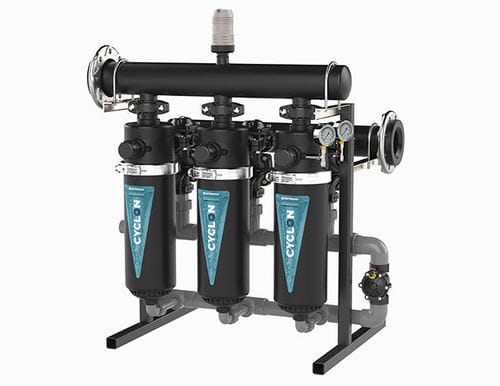

Filtre à eau CYCLON

hydrauliqueadaptable

Présentation
Filtre à anneaux automatique avec séparation des anneaux et architecture hydraulique inversée, conçu pour améliorer l'efficacité de filtration des eaux présentant une forte charge de solides inorganiques (sables, limons lourds).

Détails techniques et fonctionnement
La série CYCLON optimise la mécanique des fluides grâce à une configuration inversée qui favorise la décantation gravitationnelle et centrifuge des sables et limons lourds avant que le fluide n'atteigne le lit filtrant. Lors de la régénération, le système combine la séparation mécanique des anneaux avec un contre-lavage et une purge automatique indépendante, réduisant l'encrassement prématuré et les besoins de maintenance.

Points clés

• Architecture hydraulique inversée favorisant la décantation des sables.
• Contre-lavage automatique combiné à la séparation des anneaux et à un système d'évacuation hélicoïdal.
• Purge automatique indépendante pour l'extraction des sédiments.
• Haute efficacité pour les eaux à forte charge de solides inorganiques.
• Installation modulaire adaptable à plusieurs débits et diamètres de conduite.

Modèles et données techniques
Série | Modèle | Collecteur Entrée/Sortie (mm) | Drain (mm) | Débit max m³/h | Surface de filtration cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Débits recommandés selon la qualité de l'eau
Série | Modèle | Débit max | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Caractéristiques / spécifications techniques

• Série : CYCLON (architecture hydraulique inversée).
• Système de séparation des anneaux combiné au contre-lavage et à une purge automatique indépendante.
• Adapté aux eaux à forte charge de solides inorganiques (sables, limons lourds).
• Installation modulaire adaptable à différents débits et diamètres (2" et 3").
• Modèles disponibles : 2, 3, 4, 5 en versions 2" et 3" avec débits maximaux de 40 à 150 m³/h selon le modèle.
• Surface de filtration par modèle disponible dans le tableau (3.190 à 7.975 cm²).
