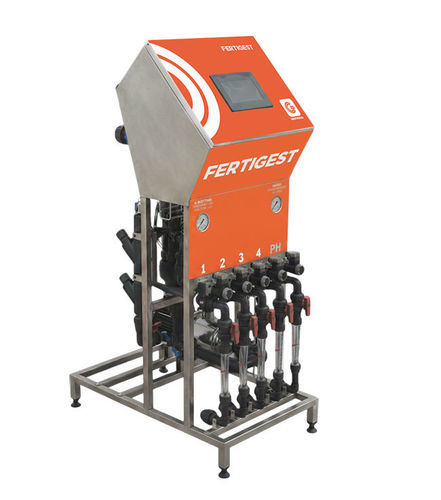

Injecteur d'engrais automatique FERTIGEST

avec dosage précisavec contrôleurà Venturi

Description courte
Unité professionnelle de fertirrigation avec architecture modulaire évolutive, injection Venturi et contrôle précis des nutriments, du pH et de la conductivité (CE).

Description détaillée
GESTIMAX est une solution compacte pour la gestion intégrée de l'irrigation et de la nutrition végétale. L'appareil associe une structure en acier inox AISI 304 à un contrôleur intégré et un écran tactile couleur 5" pour une exploitation locale et distante. L'injection des engrais et des régulateurs pH/CE se fait par technologie Venturi, sans pièces mobiles dans le système d'aspiration, ce qui réduit les arrêts et la maintenance. Un bloc de mélange cylindrique permet une homogénéisation de la solution nutritive avant son introduction dans la conduite principale.

Points clés

• Conception compacte et structure en acier inox AISI 304.
• Capacité d'injection jusqu'à 500 l/h par ligne, extensible à 1000 l/h.
• Contrôleur intégré GXF-5 S16.
• Écran tactile couleur 5".
• Télécontrôle via logiciel PC et application mobile avec routeur GW600.

Spécifications générales
L'équipement est doté d'une unité de contrôle GXF-5 S16 et d'un écran tactile couleur 5" pour une utilisation simplifiée. Capacité d'injection par ligne jusqu'à 500 l/h, extensible à 1000 l/h. Le châssis comporte une structure porteuse en acier inox AISI 304 et est conçu pour la fertirrigation avec contrôle du pH et de la conductivité électrique (CE).

Données techniques principales
Tension d'alimentation : 380–400 V + N – 50 Hz
Puissance totale : 3 kW
Consommation totale : 6 A
Nombre de lignes d'injection : 3 / 4 / 5
Type de structure : Acier inox AISI 304
Dimensions (L × l × H) : 505 × 800 × 1345 mm
Poids net / brut : 62,4 / 63,7 / 65,0 kg
Système d'aspiration : Bloc cylindrique PVC avec venturis DN25
Électrovannes d'injection : FIP 10 mm
Chambre de mélange : PVC DN 140 mm
Raccord entrée : DN 40 mm
Raccord sortie : DN 40 mm
Lignes d'injection : DN 25 mm
Sorties numériques configurables : 16 (extensibles jusqu'à 120)
Carte de contrôle : Lecture CE + pH et contrôle de 7 engrais + pH
Diamètre collecteur sondes : DN 40 mm

Pompe et protections
Contrôle pompe d'engrais : Sélecteur manuel / automatique
Pompe d'engrais : 50 Hz · 1,85 kW
Pression maximale de travail : 4,0 bar
Transducteur de pression : 4/20 mA – 0/10 bar

Caractéristiques techniques

• Modèle contrôleur : GXF-5 S16
• Écran tactile : 5" couleur
• Injection par ligne : jusqu'à 500 l/h (extensible à 1000 l/h)
• Structure : Acier inox AISI 304
• Dimensions : 505 × 800 × 1345 mm
• Poids : 62,4 / 63,7 / 65,0 kg (net / brut)
• Connexions hydrauliques : entrée DN40, sortie DN40, lignes d'injection DN25
• Système d'aspiration : Bloc cylindrique PVC avec venturis DN25
• Système de mélange : Chambre mélange PVC DN 140 mm
• Sorties numériques : 16 (extensibles à 120)
• Contrôle pH et CE : Lecture CE + pH et contrôle jusqu'à 7 engrais + pH
• Pompe d'engrais : 50 Hz · 1,85 kW ; pression max 4,0 bar
• Transducteur de pression : 4/20 mA – 0/10 bar
