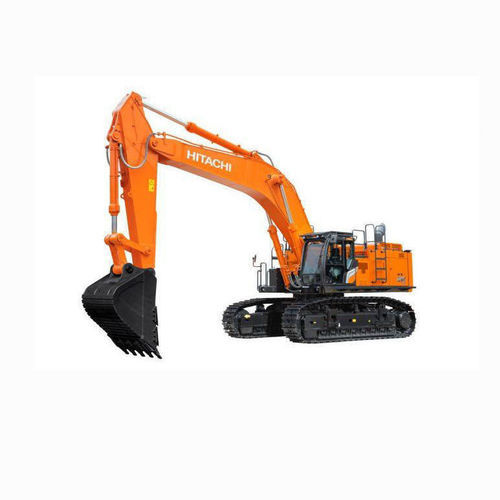

Pelleteuse pour pierres ZX690 series

hydrauliqueà chenilles

Présentation
La pelle hydraulique lourde ZX690LCH-7 est conçue pour fonctionner de manière continue dans des environnements exigeants et isolés. Elle vise à maximiser la disponibilité et la productivité dans les opérations de mines et carrières. La version ZX690LCR-7 intègre des composants renforcés pour le creusement et le chargement de matériaux lourds.

Résumé
Puissance nominale moteur : 348 kW (ISO14396)
Poids en ordre de marche : 69 400 - 71 400 kg
Capacité godet (ISO heaped) : 2,9 - 4,0 m3
Disponible en : Europe

Avantages

• Jusqu'à 22 % de consommation de carburant en moins par rapport aux modèles précédents.
• Efficacité accrue grâce au système hydraulique HIOS V de Hitachi.
• Productivité supérieure via une puissance moteur augmentée et une meilleure vitesse frontale.
• Confort en cabine amélioré avec console intégrée, suspension du siège, réduction du bruit et faibles vibrations.

Moteur et système hydraulique (tableau)
Modèle moteur : Isuzu 6WG1
Norme émissions : EU Stage V
Type moteur : 4 temps, refroidi par eau, injection directe common rail
Suralimentation : turbocompresseur à géométrie variable, intercooler, EGR refroidi
Post-traitement : DOC + CSF et système SCR
Nombre de cylindres : 6
Cylindrée : 15,681 L
Puissance nominale (ISO 14396) : 348 kW à 1 800 min-1
Couple maximal : 2 050 Nm à 1 300 min-1
Pompes principales : 2 pompes à pistons axiaux à déplacement variable
Débit huile max : 2 x 489 L/min
Pompe pilote : 1 pompe à engrenages
Débit max pompe pilote : 50 L/min

Force de creusement godet et flèche (tableau)
Force de creusement godet ISO : 324 / 369 kN
Force de poussée flèche ISO : 255 / 306 kN

Poids en ordre de marche et pression au sol (tableau)
Type de patin : double grouser
Largeur patin : 650 / 900 mm
Poids en ordre de marche : 69 400 - 71 400 kg
Pression au sol : 77 - 106 kPA

Portées de travail (tableau)
Longueur de flèche : 2,9 - 3,6 m
Portée max de creusement : 11 800 - 13 280 mm
Profondeur max de creusement : 7 120 - 8 560 mm
Hauteur max de déversement : 7 330 - 8 020 mm

Dimensions (tableau)
Longueur train de roulement : 5 840 mm
Largeur train (étendue) : 3 950 / 4 050 / 4 200 mm
Largeur train (rétractée) : 3 480 / 3 580 / 3 730 mm
Largeur supérieure : 4 090 mm
Hauteur cabine : 3 660 mm
Largeur totale : 4 360 mm

Accessoires et options

• Marteaux hydrauliques durables, godets et outils d'usure (GET) pour maximiser productivité et disponibilité.
• Gammes de godets Hitachi adaptées aux applications ; raccords pour attache rapide disponibles.
• Marteaux agréés Hitachi conçus pour faciliter l'entretien et prolonger la durée de vie.

Caractéristiques techniques

• Famille de modèles : série ZX690
• Modèle moteur : Isuzu 6WG1 (EU Stage V)
• Puissance nominale : 348 kW (ISO14396) à 1 800 min-1
• Couple maximal : 2 050 Nm à 1 300 min-1
• Cylindrée : 15,681 L
• Cylindres : 6
• Pompes principales hydrauliques : 2 pompes à pistons axiaux à déplacement variable (débit max 2 x 489 L/min)
• Débit max pompe pilote : 50 L/min
• Poids en ordre de marche : 69 400 - 71 400 kg
• Capacité godet ISO heaped : 2,9 - 4,0 m3
• Force de creusement godet (ISO) : 324 / 369 kN
• Force de poussée flèche (ISO) : 255 / 306 kN
• Longueurs de flèche disponibles : 2,9 - 3,6 m
• Portée max de creusement : 11 800 - 13 280 mm
• Profondeur max de creusement : 7 120 - 8 560 mm
• Largeurs de patins : 650 / 900 mm
• Pression au sol : 77 - 106 kPA
• Largeur totale : 4 360 mm ; hauteur cabine : 3 660 mm
