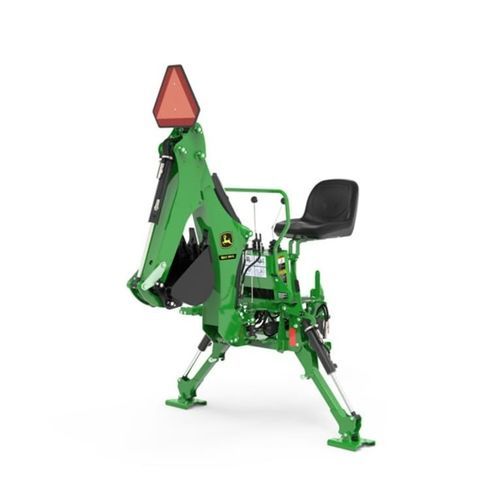

Pelle rétro pour tracteur BH160

hydraulique

Aperçu

• Le BH160 est une pelle arrière montée sur tracteur conçue pour offrir des fonctionnalités performantes à un prix compétitif pour les tracteurs de petites et moyennes tailles. Des unités comparatives ont été testées pour garantir l'adéquation, la performance et le rapport qualité‑prix pour les usages agricoles et utilitaires.

Points clés du produit

• Attachement facile à mettre/enlever pour un accès rapide de l'opérateur
• Commandes fluides et précises pour des travaux d'excavation et de tranchée
• Retrait sans outil après l'installation initiale
• Profondeur de creusement env. 1,9 m (6 pi 2 po)

Caractéristiques de performance

• Compatible avec plate‑forme de tondeuse centrale pour combiner les équipements
• Châssis (subframe) robuste apportant rigidité au cadre et à la transmission du tracteur
• Soufflets en caoutchouc protecteurs sur les commandes
• Choix de godets : 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) et godet de tranchée 178 mm (7 in) avec dents remplaçables
• Options : griffes (ripper), patins caoutchouc pour stabilisateurs, pouce mécanique ou hydraulique

Confort opérateur

• Commandes ergonomiques atteignables depuis la plateforme en position pelle
• Siège à dossier élevé et plateforme antidérapante pour les longues interventions
• POPS/ROPS, poignées et large marche pour une prise en trois points lors des montées/descendes
• Verrous stabilisateurs, bras et rotation accessibles depuis le siège avec rangement dédié lorsqu'ils sont rangés

Installation et retrait faciles (résumé)

• Installation (abrégée) : reculer le tracteur à ~20 cm (8 in) du BH160, immobiliser le tracteur ; connecter l'hydraulique power‑beyond ; retirer la goupille de blocage du bras ; aligner châssis et points d'attache ; actionner stabilisateurs et installer les axes de fixation ; sécuriser la pelle pour l'utilisation.
• Retrait (abrégé) : abaisser légèrement les stabilisateurs ; centrer le bras et installer la goupille de verrouillage de rotation ; retirer les axes de fixation ; abaisser la pelle au sol ; déconnecter les flexibles hydrauliques et ranger ; éloigner le tracteur.

Châssis et hydraulique

• Le subframe répartit les forces de la pelle sur le châssis et la transmission sans compromettre l'intégrité du tracteur
• Entièrement compatible avec plateau de tondeuse central quel que soit le système de levage
• L'hydraulique power‑beyond est requise sur le tracteur (kit power‑beyond non inclus avec le subframe)
• Les chaînes de pneus ne sont pas compatibles lorsque le subframe est installé

Transport et stockage

• Deux axes de verrouillage sécurisent le cadre pivotant et le bras pour le transport/le stockage ; les axes se rangent dans la plateforme opérateur pour éviter les pertes
• Angle de rampe d'environ 20° pour faciliter le chargement sur la plupart des remorques et la manœuvrabilité en terrain irrégulier

Structure et maintenance

• Bras et flèche fermés conçus pour la résistance ; vérins de bras/flèche/godet montés en externe pour un entretien facilité
• Construction continue du bras pour une rigidité accrue et moins de soudures
• Tous les vérins sont révisables et réparables ; le vérin de flèche intègre un amortisseur interne et une protection de circuit
• Les joints internes sont identiques à ceux employés sur les pelles arrière John Deere de plus grande taille

Godets

• Largeurs disponibles : 203 mm (8 in), 304 mm (12 in), 406 mm (16 in) et tranchée 178 mm (7 in)
• Dents remplaçables à boulonner (203 mm = 2 dents ; 304/406 mm = 3 dents)
• Godets équipés d'un tube roulé renforcé pour une solidité accrue

Spécifications des godets (tableau représenté en lignes)
En‑têtes : , godet 203 mm (8 in), godet 304 mm (12 in), godet 406 mm (16 in), godet tranchée 178 mm (7 in)
Capacité SAE frappée : 0,011 m3 (0,42 cu ft), 0,019 m3 (0,66 cu ft), 0,025 m3 (0,90 cu ft), 0,0045 m3 (0,16 cu ft)
Capacité entassée : 0,013 m3 (0,46 cu ft), 0,022 m3 (0,76 cu ft), 0,030 m3 (1,06 cu ft), 0,0057 m3 (0,20 cu ft)
Poids d'expédition : 17 kg (38 lb), 22 kg (49 lb), 27 kg (59 lb), 16,2 kg (35,8 lb)

Accessoires et nouveautés

• Cadre principal pré‑percé pour supports d'éclairage LED et ébauche pour interrupteur — pas de découpe nécessaire
• Projecteurs montés sur la flèche pour éclairer directement la zone de travail du godet
• Tapis en caoutchouc disponibles pour réduire les vibrations, améliorer l'adhérence et protéger la peinture ; nettoyage facile

Notes de commande / disponibilité (par région)

• Code de base BH160 : 6210LV (dates de commande selon listing)
• Région : Région 4 (États‑Unis/Canada) indiquée pour informations d'introduction/commande

Caractéristiques / spécifications techniques

• Modèle : BH160
• Profondeur de creusement : 1,9 m (6 ft, 2 in)
• Force de creusage dipperstick (SAE) : 5 280 N (538 kg / 1 187 lb)
• Force de creusage godet (SAE) : 9 056 N (924 kg / 2 036 lb)
• Arc de rotation : 150°
• Capacité de levage de la flèche : 129 kg (285 lb)
• Hauteur de transport : 1,7 m (6 ft, 6 in)
• Largeur stabilisateurs (repliés) : 1,5 m (4 ft, 10 in)
• Largeur stabilisateurs (déployés) : 1,9 m (6 ft, 2 in)
• Largeurs de godet supportées : 0,203 m ; 0,304 m ; 0,406 m
• Portée depuis l'axe de rotation : 2,6 m (8 ft, 8 in)
• Hauteur de chargement (godet à 60°) : 1,5 m (5 ft)
• Surtaille de transport : 0,9 m (3 ft, 1 in)
• Enfoncement (undercut) : 0,4 m (1 ft, 5 in)
• Type de stabilisateur : Hydraulique
• Poids en service avec godet 0,4 m : 309 kg (682 lb) ; avec subframe : 334 kg (736 lb)
