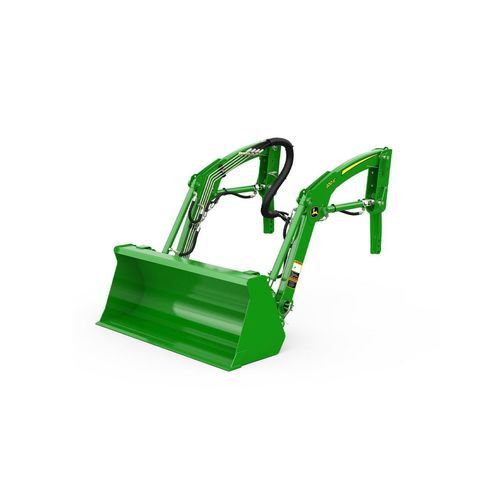

Chargeur frontal pour tracteur compact 120E

Aperçu

• Compatible avec les tracteurs 1023E et 1026R
• Conception de la flèche incurvée
• Porte-outils Quick-Change standard
• Parkable (système de montage en parking pour une dépose et un montage faciles)

Caractéristiques Le système de montage en parking du chargeur 120E est conçu pour faciliter la dépose et le montage sur le tracteur sans outils. Semblables à celles du D120, les béquilles de stationnement du 120E sont conservées dans le tube de couple pour un accès facile. Pour garer le chargeur, installez les béquilles de stationnement, retirez les axes de pivotement du mât, débranchez les flexibles hydrauliques et sortez du tracteur. La lubrification en bout de goupille sur le vérin et les axes de pivotement permet un accès facile pour l'entretien des points de graissage. La conception unique de la tête décalée élimine les goupilles transversales et les goupilles fendues pour retenir l'axe. Un écrou permet de maintenir les goupilles en position. Une rainure de lubrification permet d'acheminer le lubrifiant. Les points de graissage en bout de goupille sont visibles depuis le côté du chargeur pour faciliter l'entretien. Caractéristiques principales (résumé) Hauteur de levage maximale : 1809 mm / 71,2 in. Capacité de levage à pleine hauteur (mesurée au pivot) : 375 kg / 825 lb ; mesurée à 500 mm en avant du pivot : 259 kg / 570 lb. Force d'arrachement de la flèche (mesurée au pivot) : 806 kg / 1808 lb ; mesurée à 500 mm en avant du pivot : 552 kg / 1238 lb. Force de retournement du godet (au niveau du sol) : 707 kg / 1559 lb. Dégagement à pleine hauteur (godet déversé) : 1371 mm / 54 in. Angle de déversement : -40,1 degrés. Angle de recul : 31,2 degrés. Compatibilité avec les tracteurs et hydraulique Modèles de tracteurs compatibles : 1023E / 1026R. Pneu avant : 18x8.5-10 4PR R4. Pneu arrière : 26x12.00-12 4PR R4. Empattement : 1450 mm / 57 in. Capacité de la pompe : 3,5 gpm. Pression nominale : 1987 psi. Dimensions du chargeur et détails des performances Poids de base : 220,5 kg. Godet utilisé : Broche sur matériaux 1250 mm / 49 in. Poids du godet : 53 kg / 117 lb. Capacité de levage à 1500 mm mesurée au pivot : 429 kg / 944 lb ; mesurée à 500 mm en avant du pivot : 309 kg / 680 lb. Capacité de retournement du godet : à la hauteur maximale 593 kg / 1330 lb ; à 59 in. (1500 mm) 711 kg / 1568 lb ; au niveau du sol 707 kg / 1559 lb. Dimensions : longueur hors tout 2,6 m / 8,6 ft. Hauteur de levage maximale 1809 mm / 71,2 in ; à hauteur complète du godet 1653 mm / 65,1 in ; à hauteur complète du godet déversé 1371 mm / 54 in. Profondeur de fouille : -101 mm / -4.0 in. Portée : à hauteur maximale 571 mm ; au niveau du sol - niveau du godet 1176 mm. Angles du godet : angle de déversement -40,1° ; angle de retournement 31,2° ; angle de déversement au sol -114,0°. Temps de cycle : montée du chargeur 4,0 s ; descente du chargeur 2,5 s ; déversement du godet 5,7 s (sans régénération) / 2,2 s (avec régénération) ; retour du godet 3,5 s. Caractéristiques / spécifications techniques

• Modèle (dénomination commerciale) : 120E
• Marque : John Deere
• Tracteurs compatibles : 1023E / 1026R
• Hauteur de levage maximale : 1809 mm / 71.2 in
• Capacité de levage à pleine hauteur (pivot) : 375 kg / 825 lb ; à 500 mm en avant du pivot : 259 kg / 570 lb
• Capacité de levage à 59 in (1500 mm) (pivot) : 429 kg / 944 lb ; à 500 mm en avant du pivot : 309 kg / 680 lb
• Force d'arrachement de la flèche (pivot) : 806 kg / 1808 lb ; (à 500 mm en avant du pivot) : 552 kg / 1238 lb
• Capacité de retournement du godet : hauteur maximale 593 kg / 1330 lb ; 59 in. 711 kg / 1568 lb ; niveau du sol 707 kg / 1559 lb
• Dégagement à pleine hauteur (godet déversé) : 1371 mm / 54 in
• Poids du godet : 53 kg / 117 lb
• Poids de base : 220,5 kg
• Godet utilisé : Broche sur matériaux 1250 mm / 49 in
• Longueur totale : 2,6 m / 8,6 ft
• Empattement : 1450 mm / 57 in
• Profondeur de fouille : -101 mm / -4.0 in
• Taille à hauteur maximale : 571 mm / 22.5 in ; taille au niveau du sol : 1176 mm / 46.3 in
• Capacité de la pompe : 3.5 gpm
• Pression nominale : 1987 psi
• Temps de cycle : montée 4.0 s ; descente 2.5 s ; déversement du godet 5,7 s (sans régénération) / 2,2 s (avec régénération) ; retour du godet 3,5 s
• Conception de flèche incurvée ; porte-accessoires Quik-Change de série ; possibilité de stationnement avec le système de montage en parking ; lubrification en bout de goupille pour faciliter l'entretien
